用门电路组成的脉冲倍频器(CD4011)

文章摘要： 脉冲倍频器由与非门CD4011中的两个门组成，用其中的一个门组成反相器，对输入脉冲的下降沿反相，使电路在输入脉冲的上升沿和下降沿的作用下各输出一个脉冲。以此实现了电路二倍颇的目的。电路组成如图所示。

用门电路组成的脉冲倍频器(CD4011),标签：,电路设计,http://www.88dzw.com

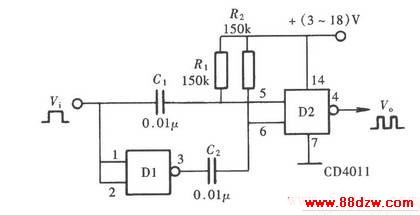

脉冲倍频器由与非门CD4011中的两个门组成，用其中的一个门组成反相器，对输入脉冲的下降沿反相，使电路在输入脉冲的上升沿和下降沿的作用下各输出一个脉冲。以此实现了电路二倍颇的目的。电路组成如图所示。
