由R—S触发器构成的分频器(SN7442)

[10-10 20:39:48]   来源:http://www.88dzw.com  信号产生   阅读:8732

文章摘要: 如图所示为由R—S触发器构成的分频电路。该电路可以工作在很宽的频率范围和输入脉冲宽度范围。与标准的R-S多谐振荡器相比,该电路进行改进后,不可能进入不稳态。积分器R1C1和R2C2形成反馈网络,积分时间常数的选取应满足下式要求:T<0.6RC其中T为输入脉冲宽度。按上式要求可以保证与非门G1和G2的输出不会同时处于低电平。如果微分器的时间常数RinCin小于积分时间常数RC,则可由任何宽度的脉冲触发。该电路工作频率可达到几兆赫。

由R—S触发器构成的分频器(SN7442),标签:,电路设计,http://www.88dzw.com

由R—S触发器构成的分频器(SN7442)

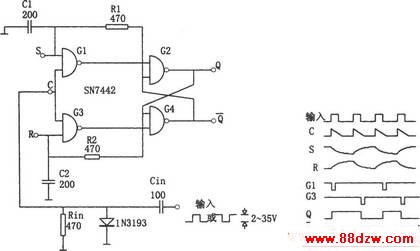

如图所示为由R—S触发器构成的分频电路。该电路可以工作在很宽的频率范围和输入脉冲宽度范围。与标准的R-S多谐振荡器相比,该电路进行改进后,不可能进入不稳态。积分器R1C1和R2C2形成反馈网络,积分时间常数的选取应满足下式要求:

T<0.6RC

其中T为输入脉冲宽度。

按上式要求可以保证与非门G1和G2的输出不会同时处于低电平。如果微分器的时间常数RinCin小于积分时间常数RC,则可由任何宽度的脉冲触发。

该电路工作频率可达到几兆赫。
