由TA8173AP构成的环绕声产生器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8647次
文章摘要: 如图所示电路,输入、输出均为双通道,利用13脚上的开关可选择正常声或环绕声。输入R、L信号在经过缓冲器后分为主信号和副信号。副信号经R—L后送至低通滤波器LPFl,然后移相,再经低通滤波器LPF2后,由开关选择与主信号相加。其中R声道信号是作同相加法,这样得到的信号再经低通滤波器LPF3及缓冲器后输出。
由TA8173AP构成的环绕声产生器,标签:,电路设计,http://www.88dzw.com

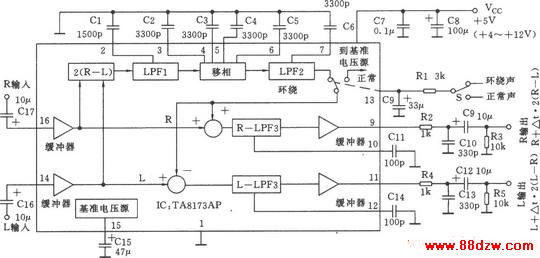

如图所示电路,输入、输出均为双通道,利用13脚上的开关可选择正常声或环绕声。输入R、L信号在经过缓冲器后分为主信号和副信号。副信号经R—L后送至低通滤波器LPFl,然后移相,再经低通滤波器LPF2后,由开关选择与主信号相加。其中R声道信号是作同相加法,这样得到的信号再经低通滤波器LPF3及缓冲器后输出。
