三相方波信号振荡器

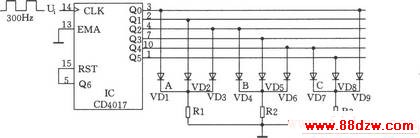

如图所示，由一块CD4017接成六进制计数器，其输入时钟为300Hz。VDl～VD9，R1～R3组成三个三输入或门，分别取出50Hz两相位相差120o 的三相方波信号。从A、B、C三点即可得到三相信号。

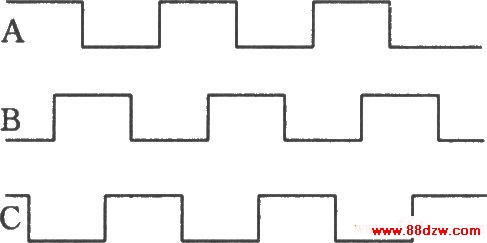

波形：

三相方波信号振荡器
