SP6168构成的1GHz前置分频器

文章摘要： 如图所示为1GHz前置分频电路。该分频器由 15V单电源供电，其灵敏度为30mVrms，具有40dB的动态范围，工作频率为100～1000MHz。图中，输入信号是通过电容耦合到二极管桥限幅器，限幅器输出的信号峰峰值为100mV。它经宽频带运算放大器A1放大后，通过C3耦合到四分频电路IC1。R6是A1的输出终端负载，R7是IC1的输入偏置电阻。IC1的输出通过电容耦合到五分频电路IC2。R8可以增加IC1的输出，而R9为IC2提供偏置。IC2的输出适合于大多数ECL逻辑。该电路的灵敏度是频率的函数。实验证明，在温度为0℃时，最高工作频率为1100MHz，其输入为32mVrms，70℃时，最高

SP6168构成的1GHz前置分频器,标签：,电路设计,http://www.88dzw.com

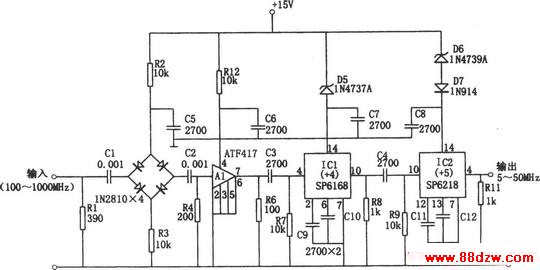

如图所示为1GHz前置分频电路。该分频器由 15V单电源供电，其灵敏度为30mVrms，具有40dB的动态范围，工作频率为100～1000MHz。图中，输入信号是通过电容耦合到二极管桥限幅器，限幅器输出的信号峰峰值为100mV。它经宽频带运算放大器A1放大后，通过C3耦合到四分频电路IC1。R6是A1的输出终端负载，R7是IC1的输入偏置电阻。IC1的输出通过电容耦合到五分频电路IC2。R8可以增加IC1的输出，而R9为IC2提供偏置。IC2的输出适合于大多数ECL逻辑。

该电路的灵敏度是频率的函数。实验证明，在温度为0℃时，最高工作频率为1100MHz，其输入为32mVrms，70℃时，最高工作频率1080MHz，输入为46mVrms。如果采用更高的电源(如 24V)，灵敏度就会提高。
