MC4018构成的数控分频器

文章摘要： 如图所示为数控分频电路。图(a)为数控分频器原理图。它可以做到任意分频系数且输出为对称方波。对于任意一个偶数N，可以写成N=2M，而对于任意一个奇数N，则可写成N=2M 1。如果N以二进制表示，可以舍去最低二进制位得到M，那么就可以利用二进制数来控制分频数。因此，对于给定的N，可设计一个M分频器。例如，N=181，则加到分频器上的M为90。图(b)为实际应用电路，数控逻辑状态取决于N是偶数还是奇数。当N是偶数时，二进制的最低位LSB=“0”，所以，奇-偶控制输入为“0”，门G3和G4的输出被钳位在“1”状态，所以FF2～FF4为一个移位寄存器。FF4的输出是对称的方波，而且同步于输入信号频率

MC4018构成的数控分频器,标签：,电路设计,http://www.88dzw.com

如图所示为数控分频电路。

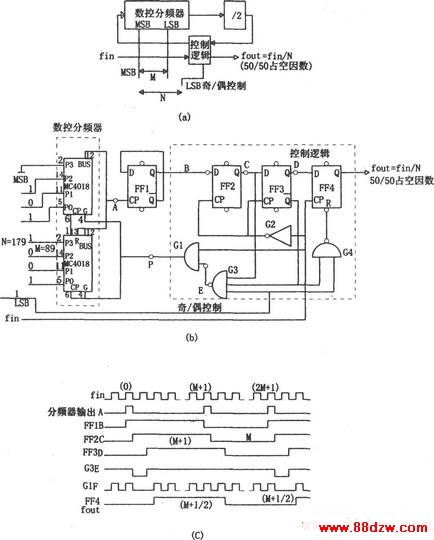

图(a)为数控分频器原理图。它可以做到任意分频系数且输出为对称方波。对于任意一个偶数N，可以写成N=2M，而对于任意一个奇数N，则可写成N=2M 1。如果N以二进制表示，可以舍去最低二进制位得到M，那么就可以利用二进制数来控制分频数。因此，对于给定的N，可设计一个M分频器。例如，N=181，则加到分频器上的M为90。

图(b)为实际应用电路，数控逻辑状态取决于N是偶数还是奇数。当N是偶数时，二进制的最低位LSB=“0”，所以，奇-偶控制输入为“0”，门G3和G4的输出被钳位在“1”状态，所以FF2～FF4为一个移位寄存器。FF4的输出是对称的方波，而且同步于输入信号频率fin。
