高精度纳安级电流发生器

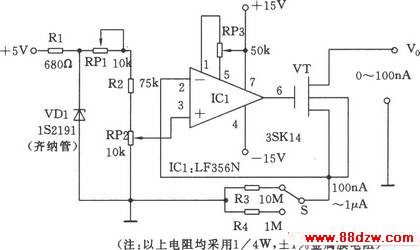

文章摘要： 在实际应用中，不少特殊测量电路需纳安级的高精度电流作为基准，而业余情况下制作有一定困难。如图所示是一种高精度纳安级电流发生器电路。本电路是微电流恒流源。为使电流值能够随意连续改变，采用了多圈(10圈)电位器作分压器，对基准电压进行分压，便可直接读出电流值。再通过电流换挡电阻R3与R4，便可产生大范围的微小电流。电路中VT管采用了栅极电流非常小的MOSFET管。其中基准电压为1V。调整电位器RPl，使RP2在电流调到最大时产生 1V电压，RP3则用于失调调节，同时也改善RP2的固定精度。

高精度纳安级电流发生器,标签：,电路设计,http://www.88dzw.com

在实际应用中，不少特殊测量电路需纳安级的高精度电流作为基准，而业余情况下制作有一定困难。如图所示是一种高精度纳安级电流发生器电路。本电路是微电流恒流源。为使电流值能够随意连续改变，采用了多圈(10圈)电位器作分压器，对基准电压进行分压，便可直接读出电流值。再通过电流换挡电阻R3与R4，便可产生大范围的微小电流。电路中VT管采用了栅极电流非常小的MOSFET管。其中基准电压为1V。调整电位器RPl，使RP2在电流调到最大时产生 1V电压，RP3则用于失调调节，同时也改善RP2的固定精度。
