简单的电视信号发生器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8476次
文章摘要: 本发生器可在5米之内测试电视机接收是否良好。如图所示,电路基本上是一只VFH振荡器,由晶体三极管BFl948及外围元件组成。它可在电视屏幕上产生黑白相间横条图案,并在扬声器中输出一音频信号。电路只需要3V电池。图中L1、L2均用21号SWG高强度漆包线在5mm直径的空芯骨架上绕8圈,改变4.7μF电容的值和Ll和L2的圈数,可改变横条的数目及声音频率。
简单的电视信号发生器,标签:,电路设计,http://www.88dzw.com

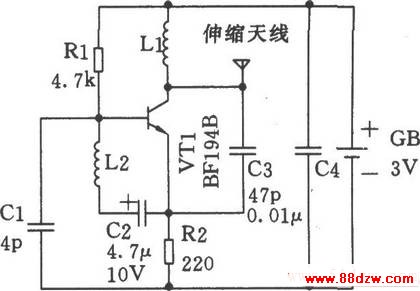

本发生器可在5米之内测试电视机接收是否良好。如图所示,电路基本上是一只VFH振荡器,由晶体三极管BFl948及外围元件组成。它可在电视屏幕上产生黑白相间横条图案,并在扬声器中输出一音频信号。电路只需要3V电池。图中L1、L2均用21号SWG高强度漆包线在5mm直径的空芯骨架上绕8圈,改变4.7μF电容的值和Ll和L2的圈数,可改变横条的数目及声音频率。
