通用函数发生器

文章摘要： 信号发生器可分为三部分：正弦波及三角波发生器、计数器和脉冲及斜波发生器。如图所示，XR2206采用压控振荡器，频率调整通过电位器RP5(10k)实现，很容易调整到频率千分之一以内。如果改变固定电阻R3的阻值，也可改变RP5的阻值。正弦波和三角波电路和其它同类仪器不同，衰减开关Sl仅改变信号的幅值，不影响偏置电压。根据需要的固定衰减(到20dB，电压比为10)，用R6，并联固定电阻R7调整。也可接变阻器调整电阻。尽管调整电阻较贵，但易于实现。

通用函数发生器,标签：,电路设计,http://www.88dzw.com

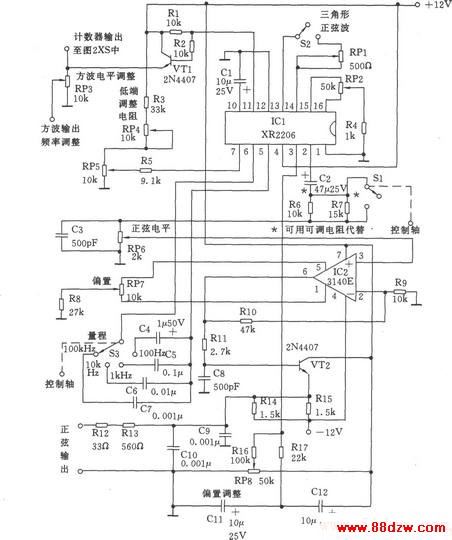

信号发生器可分为三部分：正弦波及三角波发生器、计数器和脉冲及斜波发生器。如图所示，XR2206采用压控振荡器，频率调整通过电位器RP5(10k)实现，很容易调整到频率千分之一以内。如果改变固定电阻R3的阻值，也可改变RP5的阻值。正弦波和三角波电路和其它同类仪器不同，衰减开关Sl仅改变信号的幅值，不影响偏置电压。根据需要的固定衰减(到20dB，电压比为10)，用R6，并联固定电阻R7调整。也可接变阻器调整电阻。尽管调整电阻较贵，但易于实现。
