由MAX4188构成的视频线驱动放大器电路

文章摘要： 如图所示为由MAX4188构成的视频线驱动放大器电路。MAX4188(4189／4190)适用于作为同轴电缆传输线放大视频信号，为了使传输过程反射最小，负载上获得最大功率，选择终端阻抗等于传输线特性阻抗(75Ω)。图中，MAX4188起到中间放大作用，将电缆输入的视频信号放大后输出，由电缆线继续传输。

由MAX4188构成的视频线驱动放大器电路,标签：放大电路,电路设计,http://www.88dzw.com

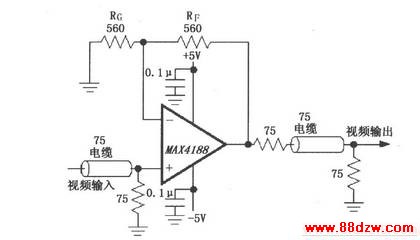

如图所示为由MAX4188构成的视频线驱动放大器电路。MAX4188(4189／4190)适用于作为同轴电缆传输线放大视频信号，为了使传输过程反射最小，负载上获得最大功率，选择终端阻抗等于传输线特性阻抗(75Ω)。图中，MAX4188起到中间放大作用，将电缆输入的视频信号放大后输出，由电缆线继续传输。
