由MAX4102／4103构成的反相增益电路

文章摘要： 如图所示为由MAX4102／4103构成的反相增益电路，放大器的增益由RF与RG比值确定，且不会影响放大器频率补偿。RF与RG阻值、带宽及增益的选择见下表。VOUT=-(RF／RG)VIN。

由MAX4102／4103构成的反相增益电路,标签：放大电路,电路设计,http://www.88dzw.com

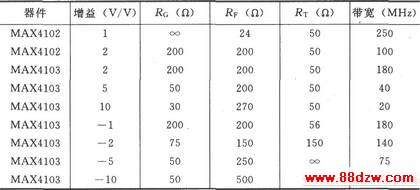

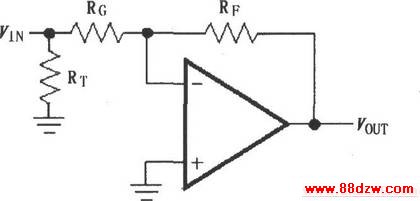

如图所示为由MAX4102／4103构成的反相增益电路，放大器的增益由RF与RG比值确定，且不会影响放大器频率补偿。RF与RG阻值、带宽及增益的选择见下表。VOUT=-(RF／RG)VIN。
