INA125信号和电源的基本连接电路

文章摘要： 如图所示为INA125信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。输出电压是以IAREF端标准地为基准的。应注意基准端必须是低阻连接，以确保有高的共模抑制比，如有12Ω串联电阻，则共模抑制比将下降约80dB(G=4)。增益G=4 60kΩ／RG，公式中60kΩ是等于INA125内部两个反馈电阻之和。内部两个反馈电阻是经过激光校正的，因此外部电阻RG的选用对增益影响就很大，应选用稳定性好、温度漂移小的电阻。当需工作在高增益状态时，外部电阻RG的取值很小，这时应注意引线的接触电阻，如插座接触是否良好等，引线的接触电阻直接造成增益误差

INA125信号和电源的基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

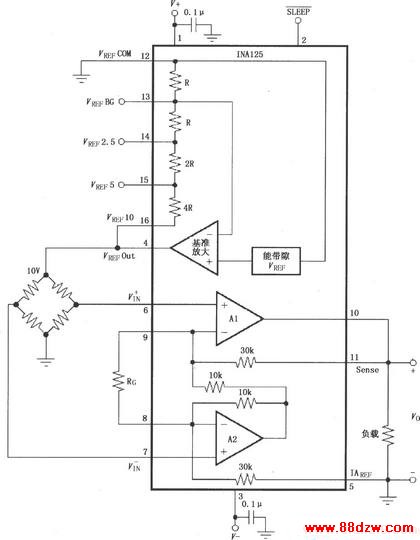

如图所示为INA125信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。输出电压是以IAREF端标准地为基准的。应注意基准端必须是低阻连接，以确保有高的共模抑制比，如有12Ω串联电阻，则共模抑制比将下降约80dB(G=4)。增益G=4 60kΩ／RG，公式中60kΩ是等于INA125内部两个反馈电阻之和。内部两个反馈电阻是经过激光校正的，因此外部电阻RG的选用对增益影响就很大，应选用稳定性好、温度漂移小的电阻。当需工作在高增益状态时，外部电阻RG的取值很小，这时应注意引线的接触电阻，如插座接触是否良好等，引线的接触电阻直接造成增益误差和影响的稳定性。
