INA114构成的远距离负载和地检测电路
[09-13 23:43:33] 来源:http://www.88dzw.com 线性放大 阅读:8697次
文章摘要: 如图所示为远距离负载和地检测电路。INA114表面封装形式芯片有一个独立的输出检测反馈连接端(12脚),正常工作时12脚必须与输出端(11脚)相连接。该电路通过串联内部电阻驱动远距离负载,远距离负载反馈可能引入干扰,造成电路不稳定,在反馈回路上加一个高频滤波C1可以消除干扰。
INA114构成的远距离负载和地检测电路,标签:放大电路,电路设计,http://www.88dzw.com

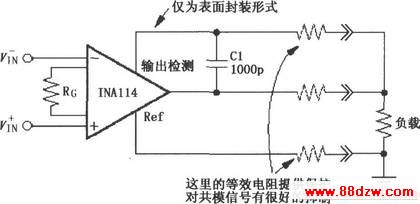

如图所示为远距离负载和地检测电路。INA114表面封装形式芯片有一个独立的输出检测反馈连接端(12脚),正常工作时12脚必须与输出端(11脚)相连接。该电路通过串联内部电阻驱动远距离负载,远距离负载反馈可能引入干扰,造成电路不稳定,在反馈回路上加一个高频滤波C1可以消除干扰。
