INA116基本连接电路

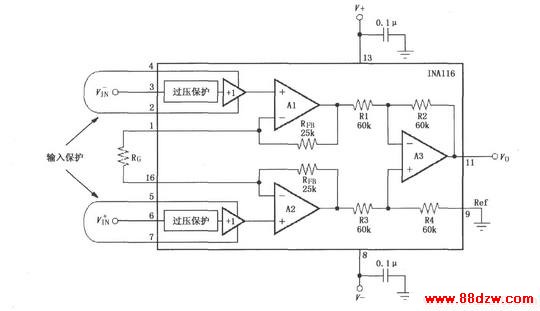

文章摘要： 如图所示，在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。应注意基准 端必须是低阻连接，以确保有高的共模抑制比，如有30Ω串联电阻，则共模抑制比将下降约72dB(G=1)。图中“输入保护”是制作印刷电路板布线时用铜箔包围输入端。电路增益=1 50k／RG。

INA116基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

如图所示，在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。应注意基准 端必须是低阻连接，以确保有高的共模抑制比，如有30Ω串联电阻，则共模抑制比将下降约72dB(G=1)。图中“输入保护”是制作印刷电路板布线时用铜箔包围输入端。电路增益=1 50k／RG。
