INA111电桥传感器放大电路

文章摘要： 如图所示为电桥传感器放大电路。该电路采用电桥型传感器(如硅压力传感器)作为信号源，当电桥平衡时，两端电压为零，即INA111输入电压为零，当因某种因素使电桥失衡时，两端产生一定电压(微弱)，经过INA111放大后输出。图中增益设置为500。

INA111电桥传感器放大电路,标签：放大电路,电路设计,http://www.88dzw.com

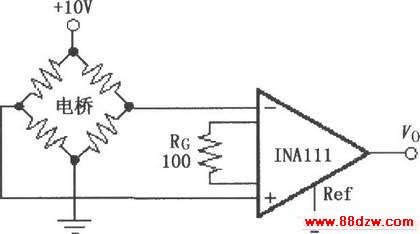

如图所示为电桥传感器放大电路。该电路采用电桥型传感器(如硅压力传感器)作为信号源，当电桥平衡时，两端电压为零，即INA111输入电压为零，当因某种因素使电桥失衡时，两端产生一定电压(微弱)，经过INA111放大后输出。图中增益设置为500。
