仪表放大器屏蔽层驱动产生器(INA105)
[09-13 23:42:30] 来源:http://www.88dzw.com 线性放大 阅读:8563次
文章摘要: 如图所示为仪表放大器屏蔽层驱动产生器。由抗干扰理论与实践证明,传输弱信号的电缆线的屏蔽层加上一定电位时,将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。图中电路便是基于这种考虑,用INA105构成屏蔽层驱动产生器,输入信号来自于仪表放大器内部运放输出,叠加后INA105输出加到屏蔽层,即屏蔽层电位被抬高到仪表放大器内部运放输出的电位,从而使电缆线上的干扰大大减小。
仪表放大器屏蔽层驱动产生器(INA105),标签:放大电路,电路设计,http://www.88dzw.com

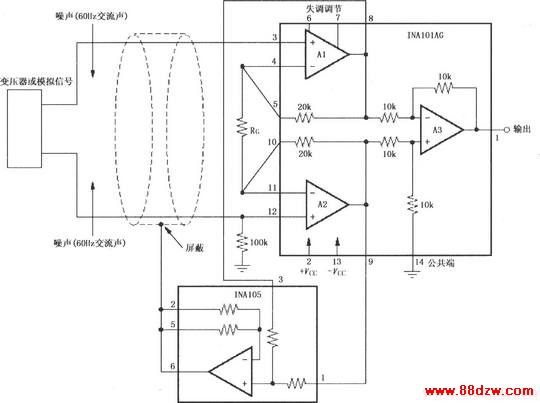

如图所示为仪表放大器屏蔽层驱动产生器。由抗干扰理论与实践证明,传输弱信号的电缆线的屏蔽层加上一定电位时,将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。图中电路便是基于这种考虑,用INA105构成屏蔽层驱动产生器,输入信号来自于仪表放大器内部运放输出,叠加后INA105输出加到屏蔽层,即屏蔽层电位被抬高到仪表放大器内部运放输出的电位,从而使电缆线上的干扰大大减小。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
