INA103低噪声低失真度仪表放大器
[09-13 23:42:10] 来源:http://www.88dzw.com 线性放大 阅读:8204次
文章摘要: INA103是具有极低的噪声和失真度的单片仪表放大器,采用电流反馈电路,具有非常宽的频带宽度和优越的动态响应特性。INA103可用于低电平条件下的音频信号放大,如平衡低阻话筒放大器。INA103提供在200Ω信号源内阻下几乎接近理论值的理想的噪声特性,其低噪声和宽频特性可用于工业方面。即使在高增益状态下,独一无二的失真消除电路把失真减小到极低的程度。在专业音频设备应用方面,它的平衡输入、低噪声和低失真度提供了优于变压器耦合话筒的性能。INA103具有宽的电压范围(±9~±25V)和大的驱动电流输出,可用于像舞台音响这类高电平设备,其塑封DIP中的铜引脚构架确保了其优越的温度性能。INA103
INA103低噪声低失真度仪表放大器,标签:放大电路,电路设计,http://www.88dzw.com

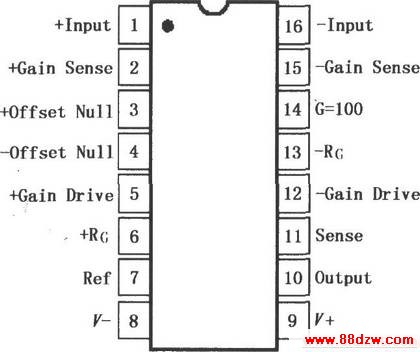

INA103是具有极低的噪声和失真度的单片仪表放大器,采用电流反馈电路,具有非常宽的频带宽度和优越的动态响应特性。INA103可用于低电平条件下的音频信号放大,如平衡低阻话筒放大器。INA103提供在200Ω信号源内阻下几乎接近理论值的理想的噪声特性,其低噪声和宽频特性可用于工业方面。即使在高增益状态下,独一无二的失真消除电路把失真减小到极低的程度。在专业音频设备应用方面,它的平衡输入、低噪声和低失真度提供了优于变压器耦合话筒的性能。INA103具有宽的电压范围(±9~±25V)和大的驱动电流输出,可用于像舞台音响这类高电平设备,其塑封DIP中的铜引脚构架确保了其优越的温度性能。INA103有16脚塑封和陶瓷DIP封装、SOL-16表面封装,可在商用级和工业级温度范围内应用。INA103的引脚排列如图所示。

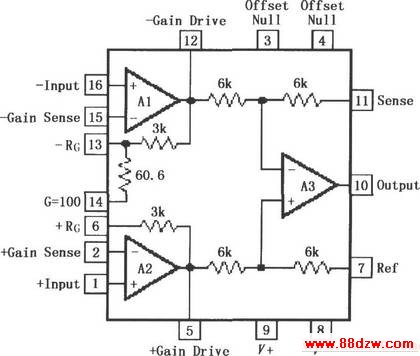

内部框图:
