INA103构成的使放大器稳定工作的输入网络

文章摘要： 如图所示为使放大器稳定工作的输入网络。信号源内阻通过电路板引线、电缆可能引起INA103自激振荡，在输入端加由电感与电阻并联的消振网络，可以有效地减小自激振荡的可能性。以上各种应用电路虽没有画出消振网络，但都可以加上此消振网络，有利于电路的稳定。

INA103构成的使放大器稳定工作的输入网络,标签：放大电路,电路设计,http://www.88dzw.com

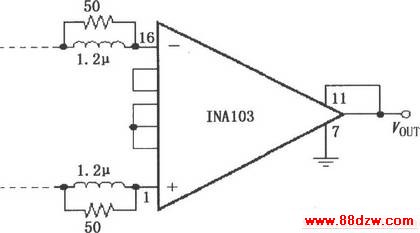

如图所示为使放大器稳定工作的输入网络。信号源内阻通过电路板引线、电缆可能引起INA103自激振荡，在输入端加由电感与电阻并联的消振网络，可以有效地减小自激振荡的可能性。以上各种应用电路虽没有画出消振网络，但都可以加上此消振网络，有利于电路的稳定。
