基于P89LPC932的红外抄表系统设计

[09-08 10:25:43]   来源:http://www.88dzw.com  电源电路   阅读:8508

文章摘要:摘 要: 一种基于P89LPC932微处理器的新型红外抄表系统的设计,介绍了抄表系统的总体结构、多功能电度表的设计及手持抄表终端的设计。关键词: 红外通信 抄表系统 多功能电度表 手持抄表终端设计一个抄表系统时,最关键的技术是抄表的方式。目前,电度表的抄表方式主要有:人工抄表、低压电力线载波抄表、现场总线或RS-485总线抄表、手持终端(电脑)人工抄表。手持终端(电脑)人工抄表是一种较理想的社区抄表方式。它具有系统简单、数据可靠完整、操作方便、维护费用低等特点,抄表省时、省力,可避免误抄。手持终端与电度表间的通信可采用无线通信或红外通信,广泛采用的是红外通信。 本文结合已

基于P89LPC932的红外抄表系统设计,标签:电源电路,电路设计,http://www.88dzw.com
摘  要: 一种基于P89LPC932微处理器的新型红外抄表系统的设计,介绍了抄表系统的总体结构、多功能电度表的设计及手持抄表终端的设计。
关键词: 红外通信  抄表系统  多功能电度表  手持抄表终端

  设计一个抄表系统时,最关键的技术是抄表的方式。目前,电度表的抄表方式主要有:人工抄表、低压电力线载波抄表、现场总线或RS-485总线抄表、手持终端(电脑)人工抄表。手持终端(电脑)人工抄表是一种较理想的社区抄表方式。它具有系统简单、数据可靠完整、操作方便、维护费用低等特点,抄表省时、省力,可避免误抄。手持终端与电度表间的通信可采用无线通信或红外通信,广泛采用的是红外通信。
        本文结合已有的技术,基于P89LPC932微处理器,提出了一种新型红外抄表系统的设计方案。该系统与已有的同类系统相比,具有结构简单、功耗和成本低的特点,可进行多电量测量,并能长期保存数据。
1  抄表系统的总体结构

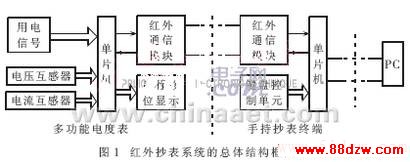

  红外抄表系统的总体结构框图如图1所示,系统由二部分构成:多功能电度表和手持抄表终端,二者通过红外线进行通信。多功能电度表在单片机的控制下,可测量多种用电数据(如用电的功率、用电功率因数、用电量等),并可根据功率因数的不同按不同比率计算电费。多功能电度表能将得到的各种数据记录下来,在停电时保持数据不丢失。手持抄表终端可通过红外线对多功能电度表进行抄表,将电度表中保存的各种数据存储到抄表终端中,然后抄表终端通过串口将存储的数据传给计算机进行处理。多功能电度表和手持抄表终端的单片机均采用Philips公司最近生产的P89LPC932。该单片机不仅功能强大,而且接口简单,处理速度快,价格低廉,功耗小,内部集成了多个系统级功能部件。这是系统设计的特色之一。

2  多功能电度表的设计

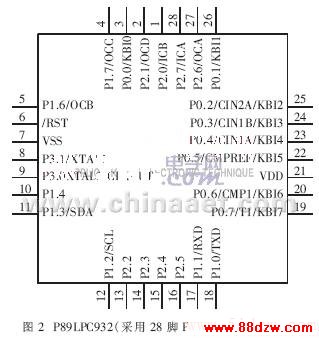

  多功能电度表由P89LPC932单片机、红外通信模块、显示模块和信号采集模块等组成。其中起关键作用的是单片机P89LPC932。P89LPC932的管脚如图2所示。

www.88dzw.com

  为了利用红外遥控器件实现无线数据通信,通信双方要制定好相关的通信协议,即要对数据进行编码和解码。由于红外通信方式与串行通信方式类似,因此在该模块的电路连接上,将红外通信的接收和发射信号线直接连到CPU串行通信的2个引脚RXD和TXD上。采用这种方式的优点是:用熟悉的串口通信代替相对复杂的红外解码操作十分简便,表面上CPU是和串口通信,实际上是红外通信。这样处理也有助于单片机和PC机之间的串行数据传输。本系统中采用的通信方式是主-从结构异步串行多机通信方式,手持抄表终端是主站,多功能电度表是从站,每个多功能电度表都有惟一的地址编码。通信链路的建立和解除均由主站发出的信息帧来控制。
  在抄表系统的通信过程中,可采用如表1所示的信息帧传输格式。

  为了提高传输的可靠性,在帧校验的基础上,可采用除地址域外的其他数据域取反重发的方法。当判断出错或受到其他红外线的干扰时,则请求重发信息帧。由于发送和接收模块在印制板上相互距离比较近,通信过程中必须采用半双工通信方式,即发射与接收不同时进行,否则就会造成自发自收的情况,干扰正常的通信。
