可以获得UA级电流的小电流发生电路
[09-08 10:24:46] 来源:http://www.88dzw.com 电源电路 阅读:8756次

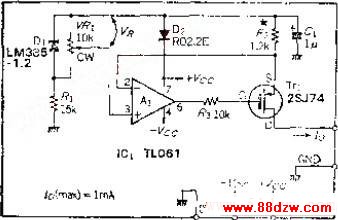

文章摘要:电路的功能恒定电流源是当负载电阻改变时也能提供恒定电流的电路,多用来测量电阻或阻抗值。本电路适用于微弱电流电路,使用J-FET作为电流控制元件,电路组成非常简单,可获得高性能恒定电流源(因电流无输出,所以称为电流源)。电路工作原理电路的工作原理:把+VCC看作基准电压则很容易理解。如果在OP放大器的同相输入范围附近工作,电路就会不稳定,所以用齐纳二极管D2进行大约2V的电平移位。OP放大器A1是误差放大电路,它的作用是使VR1分压后的基准电压VR与RZ两端产生的电压相等,改变基准电压,便可随意设定恒定电流值。最大电流由R2确定,IO=1UA时,R2=1.2/10的-8次方=1.2M,R2可根据
可以获得UA级电流的小电流发生电路,标签:电源电路,电路设计,http://www.88dzw.com电路的功能
恒定电流源是当负载电阻改变时也能提供恒定电流的电路,多用来测量电阻或阻抗值。本电路适用于微弱电流电路,使用J-FET作为电流控制元件,电路组成非常简单,可获得高性能恒定电流源(因电流无输出,所以称为电流源)。
电路工作原理
电路的工作原理:把+VCC看作基准电压则很容易理解。如果在OP放大器的同相输入范围附近工作,电路就会不稳定,所以用齐纳二极管D2进行大约2V的电平移位。
OP放大器A1是误差放大电路,它的作用是使VR1分压后的基准电压VR与RZ两端产生的电压相等,改变基准电压,便可随意设定恒定电流值。最大电流由R2确定,IO=1UA时,R2=1.2/10的-8次方=1.2M,R2可根据要求设定。如果电流值变小,A1的输入偏流IB就会造成误差,因此,应选用IB值小的OP放大器。
