由外部电压控制的恒流吸收电路

[09-08 10:24:40]   来源:http://www.88dzw.com  电源电路   阅读:8412

文章摘要:电路的功能电流吸收电路是从加有电压的负载上吸收恒定电流的电路,即使负载电压变动也能保持稳定的电流。本电路本身没有基准电压源,需要从外部输入。用电压EIN控制恒流。它可用作自动测量(如发光二极管和光断续器的正向电流的光输出或输出电流特性)的电流源。电路工作原理控制OP放大器A1两输入端的电压使基相等。在电流传感电阻R3两端产生的电压为IO.R3,奖该电压与控制电压EIN相比较,如果EIN﹥IO.R3,就会使A1输出电位升高IO增加。与电流控制晶体管TR2进行达林顿连接的FET用来消除TR2基极电流引起的误差,基极电流从集电极经FET流出。因为EIN=0~1.0V时,IO=0~10MA,所以R3=

由外部电压控制的恒流吸收电路,标签:电源电路,电路设计,http://www.88dzw.com

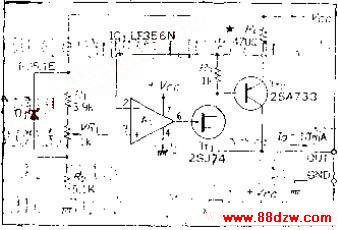

电路的功能

电流吸收电路是从加有电压的负载上吸收恒定电流的电路,即使负载电压变动也能保持稳定的电流。本电路本身没有基准电压源,需要从外部输入。用电压EIN控制恒流。它可用作自动测量(如发光二极管和光断续器的正向电流的光输出或输出电流特性)的电流源。

电路工作原理

控制OP放大器A1两输入端的电压使基相等。在电流传感电阻R3两端产生的电压为IO.R3,奖该电压与控制电压EIN相比较,如果EIN﹥IO.R3,就会使A1输出电位升高IO增加。

与电流控制晶体管TR2进行达林顿连接的FET用来消除TR2基极电流引起的误差,基极电流从集电极经FET流出。

因为EIN=0~1.0V时,IO=0~10MA,所以R3=EIN/=100Ω。

应用说明

若负载电压比较低,而R3产生的传感电压比较大,那么,输出晶体管饱和以后就不能进行正确的控制。为了加大输出电流,如果用达林顿连接,把功率管接在TR2上便可用于电源电路负载的测试。当吸收电流比较大,而且对精度要求不高时可省去TR1。
