当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓

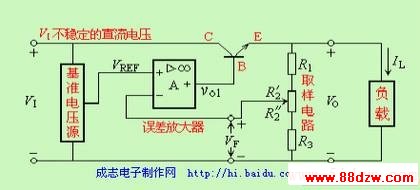

串联型稳压电路基本结构：

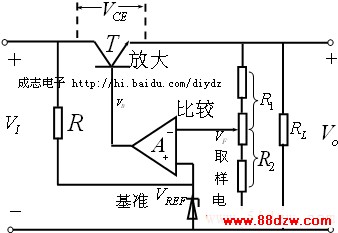

VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。R1与R2组成反馈网络，是用来反映输出电压变化的取样环节。

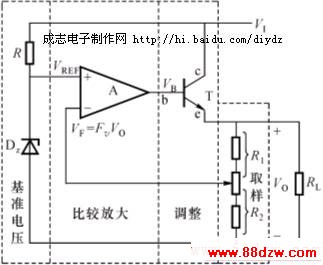

电路也可以改画成以下形式，以便看图方便。

如把串联稳压电路看作反馈放大器(输入为VI，输出为Vo)，则这种电路属于电压串联负反馈 。

在深度负反馈条件下 ，， 。

这种稳压电路的主回路由调整管T与负载相串联构成，且T工作在线性状态，故称为线性串联式稳压电路。

输出电压Vo=VI-VCE，其变化量由反馈网络取样，并经放大电路(A)放大后去控制调整管T的基极电压，从而改变调整管T的VCE大小。
当输入电压VI增加(或负载电流Io减小)时，导致输出电压Vo增加，随之反馈电压VF=R2Vo/(R1+R2)=FvVo也增加(Fv为反馈系数)。VF与基准电压VREF相比较，其差值电压经比较放大电路放大后使调整管的VB和IC减小，于是调整管T的c-e间电压VCE增大，使Vo下降，从而维持Vo基本恒定。显然，这是电压负反馈电路基本性能。
