，通常按 估算。

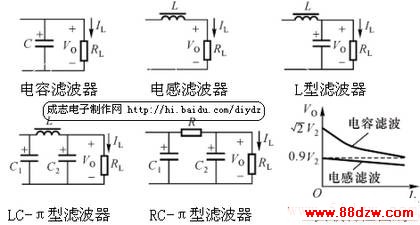

为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。

二、线性串联型稳压电路

整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。

1.稳压电路(电源)的主要性能指标

输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调整率) ， 该值越小，稳定性越好 。

输出电阻(内阻) ， ，内阻越小越好。

2.串联型稳压电路的基本结构基本思路：



www.88dzw.com

串联型：
