索尼KV-E29MF1彩电开关电源工作原理,标签:电源电路,电路设计,http://www.88dzw.com一、工作原理简述

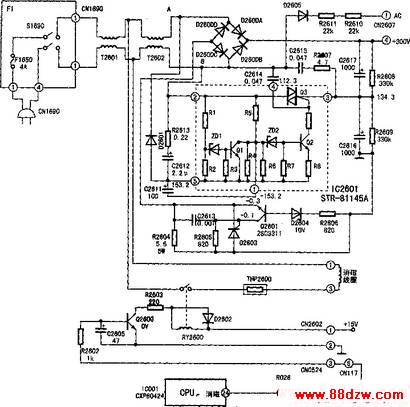

图中IC2601(STR-81145A)是电压自动切换IC,其②、③脚之间足由双向可控硅构成的自动开关,其通、断决定②、⑤脚之间的取样电压。当市电B点为正,A点为负时,由B→R2613→C2612→D2601→A半波整流,故在C2612两端形成取样电压。当取样电压小于159V(对应市电输入电压小于145V),则IC2601②、③脚导通,整流电路变为倍压整流方式:当市电A点为正,B点为负时,电流通路足:A→D2600A→C2617→IC2601③脚→②脚→B,这样在C2617两端就会形成直流电压;当市电B点为正,A点为负时,电流通道足:B→IC2601②脚→③脚→C2616→地→D2603→A。
显然在一个周期内,电源整流后的输出电压为C2617、C2616两端电压串联叠加,即所谓倍压输出,但总电压不超过300V。
当IC2601②、⑤脚电压大于159V时(对应市电输入电压大于145V),IC2601内部检测电路检测后使③、②脚间断开,市电经由D2600A~D2600D构成的桥式整流电路全波整流,在滤波电容C2617正极与C2616负极两端得到约300V直流电压(滤波电容相当于两个电容串联后的等效电容,容量为500μF)。
另外,该开关电源还有与众不同的延时消磁控制电路。原理是:开机时,CPU(CXP85224A-006S或CXP80424A)24脚输出消磁高电平,经R026、CN117⑧端、CN0524③端、控制三极管Q2600 b极,并使其导通,于足继电器RY2600工作线圈得电,常开触点闭合,220V电压经消磁电阻THP2600与消磁线圈连通,对显像管进行消磁。延时约3秒钟后CPU 24脚输出低电平,Q2600截止,消磁结束。这就可避免消磁电阻长期通电,从而节约电能并延长消磁电阻使用寿命。
