电路的功能

如果用8位DAC进行双极性输出，无极性的电压就只有1/128的分辨率。若要提高分辨率，仍然使用8位DAC，只在输出增加反相电路，满量程电压分辨率即可为1/256。

电路工作原理

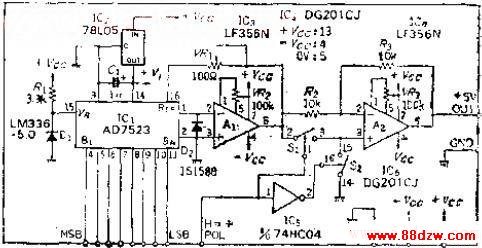

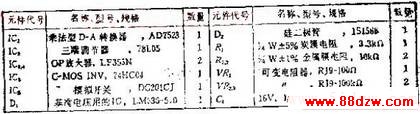

乘法型AD7523是基本的D-A转换器，基准电压VR可为正、也可为负，用一个+5V的基准电压二极管就可获得，如果稳定度要求不高，也可由电源供给。OP放大器A1用作电压转换，POL端子为“H”电平时，模拟开关S2闭合，S1打开，A2为放大倍数等于1的反相放大器，输出电压为+5V。反相增益精度取决于R2和R3的比率，本电路R2、R3的阻值相等。调零后，用VR1把A1输出调到4.98V，并验证即使极性改变，绝对也不会变。
