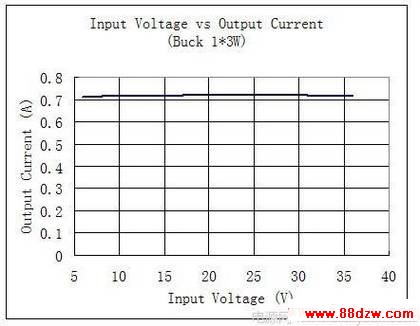

图16. SLM2862J的恒流特性

其实，这种降压型恒流源也可以用在交流电的LED路灯中，只要在前面加一个输出为36V的恒压电源，就可以驱动60瓦（1瓦LED10串6并）的LED，而且效率高达98%。

（三） 带PWM调光的恒流源

对于人眼来说，很难察觉到红、绿或蓝LED中几纳米波长的变化，特别是在光强也在变化的时候。但是白光的颜色温度变化是很容易检测的。而采用改变正向电流的方法来调光就很容易使人眼感觉到色温的变化，这是不希望的。所以在大功率LED路灯中，我们往往采用PWM的调光方法，以避免视在色温的变化。另一方面，改变正向电流的模拟式调光也会使输出电流的设定精度降低，这也是不希望的。

在PWM调光中，有一个很重要的指标就是调光频率。调光频率要足够高，以避免人眼感到闪烁，所以至少在200Hz以上。另一方面，调光频率也不能过高，因为输出电流从0增加到规定值有一个过程，也就是需要消耗一定时间，希望这个时间占整个周期的比例越小越好，所以周期不能太小。否则会降低所能实现的对比度。

除此之外，还有升降压型恒流源。但是这种恒流源比较多应用在像汽车这类的输入电压会在很大范围内波动的场合，而很少应用在太阳能LED路灯中。就不在这里介绍了。

结束语

太阳能LED路灯具有极好的市场前景，而且也是开发可再生能源的一种最佳途径。然而从目前情况来看，大多数人都把目光集中在太阳能电池板，以及LED灯具上。而较少有人注意到恒流源和控制器的性能和开发这方面。而选择高性能的LED恒流源不但可以提高LED路灯的可靠性，而且具有PWM调光性能的恒流源和具有PWM调光输出的控制器相配合，还可以大大减小所需的太阳能电池板的面积，这对于降低整个灯具的成本，加速普及太阳能LED路灯具有极其重要的意义。希望所有从事太阳能LED路灯的工作者都来重视这方面的工作，把我国的太阳能LED路灯提高到国际的最先进的水平上来！
