（二） LED发光的温度不稳定

LED路灯通常在露天工作，其环境温度的变化是很大的。
而LED的正向电流还和结温有关，图5就表明LED在不同结温时的伏安特性。

图5. 在不同环境温度时LED的伏安特性

LED的温度系数通常为负的，也就是当温度升高时（T1－>T2），伏安特性向左移动。其值大约是-2mV/℃，那么当其结温增加50度时，其正向电压就会降低0.1V，假如用恒压电源供电时，其正向电流就会增加。比如，常温25℃时LED最佳工作电流20mA，当环境温度升高到85℃时，PN结电压VF下降,工作电流急剧增加到35mA～37mA，但此时电流的增加并不会产生亮度的增加，称为亮度饱和。同样，当环境温度下降至-40℃时，结电压VF上升，最佳工作电流将从20mA减小到8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。

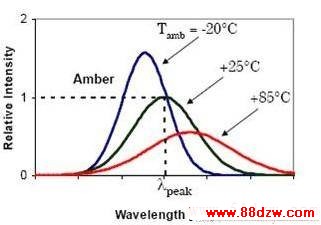

而且当温度变化时，LED的发光光谱也会发生变化。通常温度增加时光谱的最大值是向波长长的方向漂移。大约是每升高10oC时漂移1nm，升高50度会产生5nm的变化（见图6）。

图6. LED发光的峰值波长随环境温度而变化

实际上，LED的光谱也是随其正向电流改变而改变。这也是不希望的，所以一定要保持其正向电流恒定。采用恒流源供电以后，这种温度变化所引起的电流变化就会转化为其正向电压的变化，从而不会引起亮度和光谱的变化。

（三）LED的PWM调光

在太阳能LED路灯中，常常需要按照工作时间来调节路灯的亮度，以减小太阳能电池板的面积。

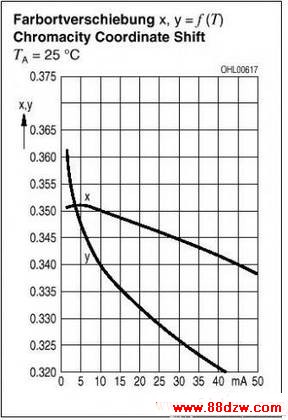

为了改变LED的亮度，最简单的方法就是改变其正向电流。但是，正向电流的改变会引起光谱的改变，对于白光LED，会引起其视在色温的改变，显然这是不希望的(图7)。

图7. 正向电流的变化引起的发光光谱的变化.

最好的方法就是采用脉宽调制（PWM）的方法来调光。这实际上利用了人眼的视觉残留的特点，使得虽然LED仍然以满电流工作，但是它是开关式地间歇地工作，改变开和关的比例，就可以改变其视在亮度。为了不致引起闪烁的感觉，开关的周期必须小于人眼视觉残留的时间，也就是说，PWM的频率必须高于人眼所能感觉到的闪烁频率。大约是在200Hz以上。不过，由于现在的LED功率越来越大，要产生大功率的PWM信号直接加到LED上是很麻烦的。幸好现在的恒流源大多是一种开关式直流变换器，它可以接受一个很小功率的PWM信号，就可以输出一个大功率的开关信号加到LED上，而同时还能保持恒流的作用，也就是它的峰值仍然保持原来设定的电流值。

所以，为了实现PWM调光也是需要采用恒流驱动源。而调光功能在太阳能LED路灯中是非常重要的。例如可以在午夜以后改为半功率工作，甚至再以后改为1/3功率工作，这样就可以大大减小太阳能电池板的面积，从而降低了整个灯具的成本。

（四）LED的不一致性

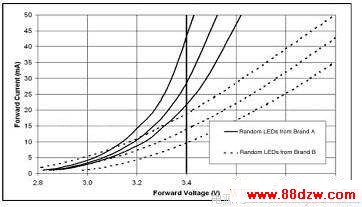

即使是同一型号的LED其伏安特性在各个个别的器件之间也是不同的，更何况在不同生产厂家之间就更是不同了(图8)。
