基于TOP266EG的27W LCD监视器电源设计方案
[10-10 20:39:48] 来源:http://www.88dzw.com 电源电路 阅读:8274次
文章摘要:图2.采用TOP266EG的65W 19V通用输入反激电源电路图图3.采用TOP266EG的30W 12V通用输入反激电源电路图27W LCD监视器电源设计方案This document is an engineering report describing a 5 V / 2.5 A, 14.5 V / 1 A power supply utilizing a TOP266EG. The TOP266EG is part of the TOPSwitch-JX IC family from Power Integrations. The document contains the power
基于TOP266EG的27W LCD监视器电源设计方案,标签:电源电路,电路设计,http://www.88dzw.com图2.采用TOP266EG的65W 19V通用输入反激电源电路图
![](/pd_wx/UploadPic/2011-9/201198101942770.gif)
图3.采用TOP266EG的30W 12V通用输入反激电源电路图
27W LCD监视器电源设计方案
This document is an engineering report describing a 5 V / 2.5 A, 14.5 V / 1 A power supply utilizing a TOP266EG. The TOP266EG is part of the TOPSwitch-JX IC family from Power Integrations. The document contains the power supply specification, schematic, bill of materials, transformer documentation, printed circuit layout, and performance data.
![](/pd_wx/UploadPic/2011-9/201198101942507.gif)
图4.27W LCD监视器电源参考设计外形图 www.88dzw.com

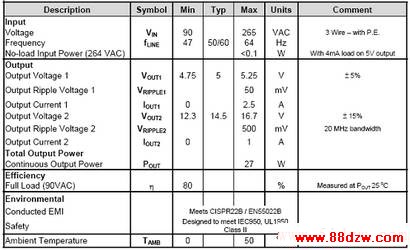

27W LCD监视器电源参考设计指标:
![](/pd_wx/UploadPic/2011-9/201198101942123.gif)
![](/pd_wx/UploadPic/2011-9/201198101942644.gif)

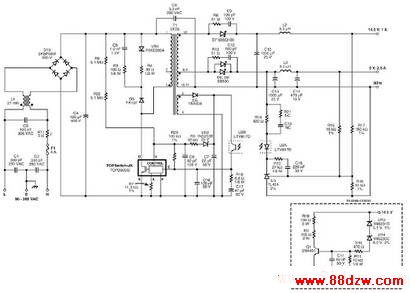

图5.27W LCD监视器电源参考设计电路图
![](/pd_wx/UploadPic/2011-9/201198101942652.gif)

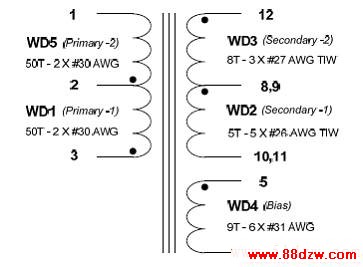

图6.参考设计中的变压器电方框图

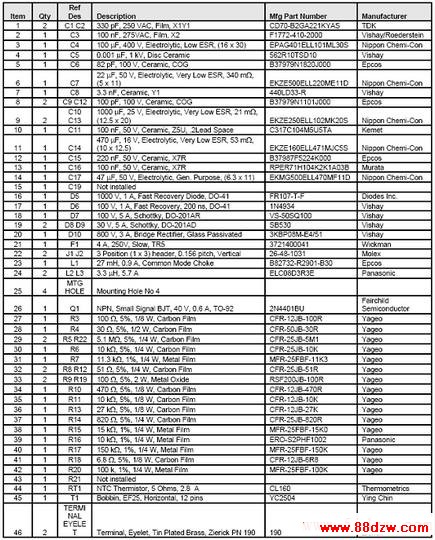

27W LCD监视器电源参考设计材料清单(BOM):
![](/pd_wx/UploadPic/2011-9/201198101942130.gif)
![](/pd_wx/UploadPic/2011-9/201198101942909.gif)
![](/pd_wx/UploadPic/2011-9/201198101942463.gif)

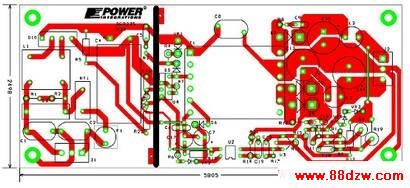

图7.27W LCD监视器电源参考设计PCB布局图
