CMOS集成CD4013触摸开关
[10-10 20:39:48] 来源:http://www.88dzw.com 电源电路 阅读:8947次
文章摘要:这个电路是使用,CMOS集成电路CD4013双D正反器,分别接成一个单稳态电路和一个双稳态电路。单稳态电路的作用是对触摸信号进行脉波宽度整形,保证每次触摸动作都可靠。双稳态电路用来驱动晶体管Q1的开通或关闭,进而控制继电器。以下是找到的基本原图:但又参考了一些其它的相关电路,加上电源的滤波电容及LED指示,输入的对地改为2M电阻,改变它可以改变它的灵敏度。电路做了小部份的修改后如下图,就是我们这个制作的全图。M为触摸电极片,手指摸一下M,使人体泄漏的交流电在R4上的压降,其正半周信号进入IC1的第3脚即单稳态电路的CP端,使单稳态电路反转进入瞬时,其输出端Q即1脚由原来的低电位跳变为高电位,此
CMOS集成CD4013触摸开关,标签:电源电路,电路设计,http://www.88dzw.com这个电路是使用,CMOS集成电路CD4013双D正反器,分别接成一个单稳态电路和一个双稳态电路。单稳态电路的作用是对触摸信号进行脉波宽度整形,保证每次触摸动作都可靠。双稳态电路用来驱动晶体管Q1的开通或关闭,进而控制继电器。

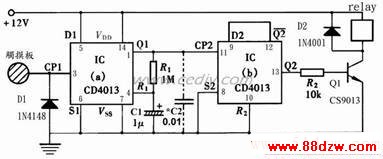

以下是找到的基本原图:

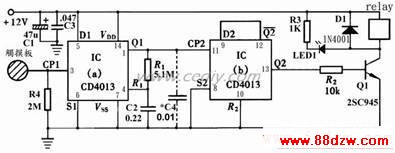

但又参考了一些其它的相关电路,加上电源的滤波电容及LED指示,输入的对地改为2M电阻,改变它可以改变它的灵敏度。电路做了小部份的修改后如下图,就是我们这个制作的全图。
M为触摸电极片,手指摸一下M,使人体泄漏的交流电在R4上的压降,其正半周信号进入IC1的第3脚即单稳态电路的CP端,使单稳态电路反转进入瞬时,其输出端Q即1脚由原来的低电位跳变为高电位,此高电位经R1向C2充电,使4脚即R1端的电位上升,当上升到复位(Reset)电位时,单稳态电路复位,1脚恢复低电位。所以每触摸一次电极片M,1脚就输出一个固定宽度的正脉波。此正脉波将直接加到11脚即双稳态电路的CP端,使双稳态电路反转一次,其输出端Q即13脚电位就改变一次。当13脚为高电位时,Q1的基极透过R2获得正向电流而开通,使继电器动作,进而以它的接点来做控制。由此可见,每触摸一次电极片M,就能实现继电器“开”或“关”的动作。
组件选择与制作,CD4013型双D正反器数字集成电路,它采用14脚双列直插式塑封包装。 Q1采用CS9013或2SC945等小功率NPN晶体管即可。

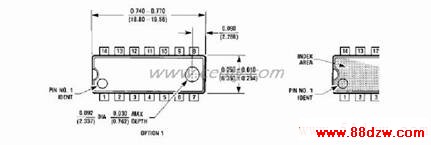

以下附上CD4013 的接脚图及真值表:

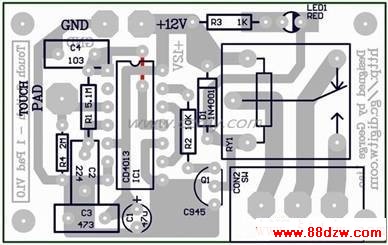

以下为电路板LAUOUT 及零件配置图:
www.88dzw.com
*红线为跳线
零 件 清 单
编号
规格
编号
规格
R1
5.1M
C1
47u/25v
R2
10K
C2
0.22 (224)
R3
1K
C3
0.047 (473)
R4
2M(或2.7M)
C4
0.01 (103)
D1
1N4001
Q1
2SC945
IC1
CD4013
RY1
12V - 5~10A(5脚位)
接线端子
3P(选用)
电路板
电木板
TOUCH PAD
自制
铜柱
选用
以下为制作完成的实物照片:
