作为卫星的“心脏”，电源的可靠性要求很高。卫星电源系统中的DC/DC模块主要负责将输出的42V直流电压转换成其他等级的直流电压，以满足不同设备的用电需求。DC/DC模块输入滤波器有两个主要功能：一是阻止DC/DC模块产生的电磁干扰沿电力线传导以影响其他设备；二是阻止电力线上的高频电压传到DC/DC模块的输出端。LC无源滤波器具有上述两种功能。本设计目标是在滤波器的体积和成本之间达到平衡。

无阻尼LC滤波器

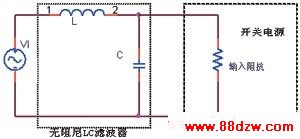

图1所示为无阻尼LC无源滤波器。理想情况下，一个二阶滤波器在谐振频率f0后每倍频衰减12dB。其在f0之前没有增益，在谐振频率f0处增益达到峰值。

                (1)

图1 无阻尼LC滤波器

二阶滤波器在设计上的一个关键因素是频率f0处的衰减特性。谐振频率处的增益非常大，同时也放大了该频率处的噪声。通过分析滤波器的传递函数可以更好地理解问题的本质。其传递函数为
 (2)
传递函数也可用弧度来表示：
 (3)
其中，，以弧度表示的谐振频率；是阻尼因子。

该传递函数有两个负的极点和，阻尼因子ζ表示该角频率处的增益。当ζ<1时，两极点为复数，虚部使增益在谐振频率处达到峰值。

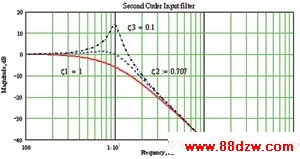

图2 不同阻尼因子时LC滤波器的传递函数

阻尼因子越小，谐振频率处增益越大，达到理想零阻尼时增益为无穷大。然而，元器件的内阻限制了增益达到最大值。在此，阻尼因子就像一个虚拟元件，妨碍增益达到峰值。

在输入滤波器设计中，阻尼因子和系统性能关系很大，阻尼因子会影响反馈控制回路的传递函数，也会在开关电源输出端引起振荡。

Middlebrook附加元素法则指出：如果输入滤波器的输出阻抗曲线远低于变换器的输入阻抗曲线，输入滤波器就不能明显改变变换器的闭环增益。换句话说，保持滤波器的输出阻抗峰值低于变换器的输入阻抗非常重要，因为这样能避免产生振荡（见图3）。
