一种基于DSP的直流电源供电系统的设计,标签：电源电路,电路设计,http://www.88dzw.com

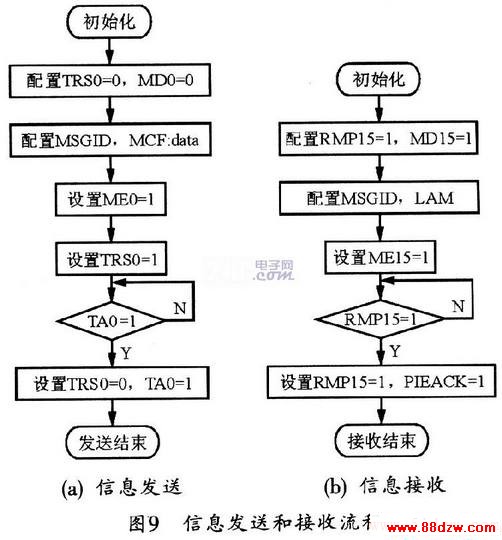

    设计中，配置邮箱0为查询方式发送，邮箱16为中断方式接收，数据采用标准数据帧(11位ID)格式，相应的信息发送和接收流程如图9所
示。当配置为发送时，设置相应邮箱的传送请求标志(TRS)为1启动发送，当相应邮箱的传送应答标志(TA)置位时表明发送数据成功，清除应
答标志TA等待下一次发送；对于接收邮箱，每个邮箱成功接收到信息后，邮箱的接收数据悬挂寄存器(RMP)相应的位为l并初始化一个中断，读取数据后需要清除RMP位。

4 结束语
    本文基于带有CAN总线控制器的DSP芯片TMS320F2812设计了一种直流电源供电系统，同时详细阐述了该电源供电系统参数的采集方法和CAN总线接口的设计技巧。使用表明，该系统在恶劣环境下具有良好的工作性能，可为工程测量领域提供一种完备的测试方案，具有较强的工程应用价值。

www.88dzw.com
2．1 参数采集
    (1)电压采集

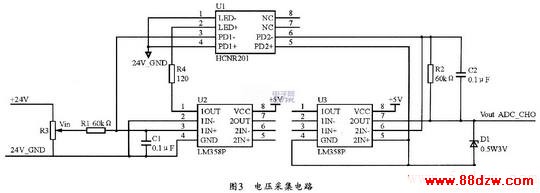

    蓄电池的电压信号采集通常可以由线性光耦HCNR201和运算放大器LM358P来实现，其具体的电压采集电路如图3所示。HCNR201是美国Ag-
ilent公司生产的高精度模拟光耦，具有成本低、线性度高、稳定性高、设计灵活等特点，它由一个高性能的发光二极管(LED)和两个光敏二极管PDl、PD2组成。

   由于这种DSP信号处理器内嵌的ADC采集模块的信号输入幅值范围为0～3 V，故需将蓄电池的端电压信号先经电阻R3分压处理，以保证光耦
输出的信号电平符合DSP的输入要求，在软件编程时，再乘以相应的倍数，即可恢复电压的原始值。若经过R3后的信号为Vin，光耦输出的信号为Vout，则有：
    Vout=KVinR2／R1 (1)
式中，K为传输增益，对于每一只HCNR201来说，K是恒定的，其值在1+0．05之间，典型值为1。可以看出，通过调节R1、R2的值可改变该隔离电路的增益。本例中，选择R1=R2，即仅实现电压信号的隔离而不放大。Cl、C2作为反馈电容，主要用于信号滤波，具体参数的选择请参考相关文献。但在设计中要特别注意：必须保证U2、U3是分开供电的。
    (2)电流采集

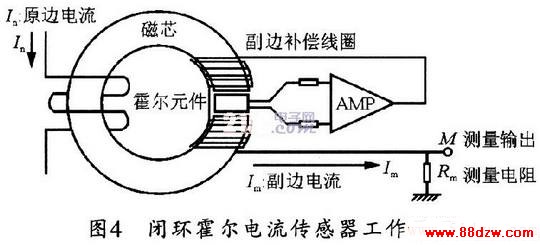

    闭环霍尔电流传感器的工作原理如图4所示，它的原边电流In所产生的磁场，可通过一个副边线圈的电流Im所产生的磁场进行补偿，从而使霍尔器件始终处于检测零磁通的工作状态。当原副边补偿电流产生的磁场在磁芯中达到平衡时，即有如下等式：
    NIn=MIm (2)
式中：In为原边电流；N为原边线圈的匝数；Im为副边补偿电流；M为副边线圈的匝数。由上式可以看出，在已知传感器原边和副边线圈匝数
时，通过测量副边补偿电流Im的大小，即可推算出原边电流In的值，从而实现原边电流的隔离测量。

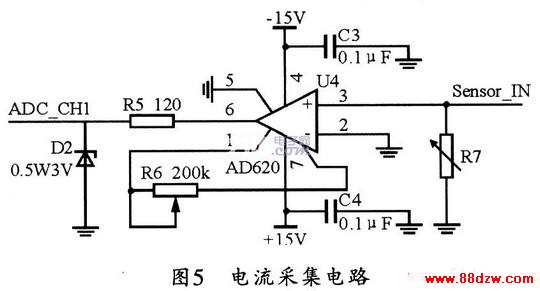

    本设计采用闭环霍尔电流传感器来采集蓄电池的电流信号，该霍尔电流传感器的输出信号Sensor_IN进入仪表放大器AD620调理后，即可进入DSP的ADC通道ADC_CHl，图5所示是其电流采集电路。
