图3所示为光耦隔离传输电路,由图2所示的差分放大电路输出的电压信号Va经过光耦隔离电路后,即可以l:1的形式传送,即Vb点的电压信号和差分放大后的信号Va是一样的,将Vb送到AD7705进行模数转换。然后将其转换成串行序列输出给FPGA处理,同时也上传到DSP控制器。
2 软件设计方案

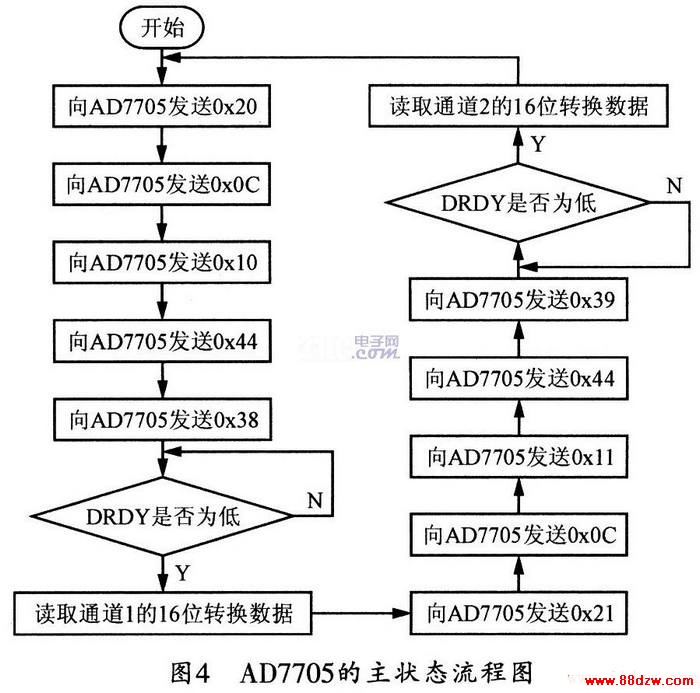

本系统的软件设计主要是根据AD7705的特点和操作时序,用FPGA的通用GPIO模拟SPI时序。图4给出了该系统中AD7705的主状态流程图。此后,根据流程图再编写各子模块,即可完成对AD7705两路信号的实时采集。
2.1 AD7705的特点及操作时序
AD7705是采用∑-△转换技术来实现16位代码无丢失性能的AD转换器件。该器件可以直接接收来自传感器的低电平输入信号,然后产生串行的数字输出。AD7705只需2.7~5.25 V的单电源,采用双通道全差分模拟输入,并有一个差分基准输入。当电源电压为5 V、基准电压为2.5 V时,这种器件可对输入信号范围在0~20 mA和0~2.5 V的信号进行处理,还可以处理±20 mV~±2.5 V的双极性输入信号,其串行接口也可配置为三线接口。其增益值、信号极性以及更新速率的选择均可用串行输入口由软件来配置。此外,该器件还包括自校准和系统校准选项,以消除器件本身或系统的增益和偏移误差。
