基于CS5460A芯片的电网电流表设计,标签：电源电路,电路设计,http://www.88dzw.com
    ◇具有机械计度器／步进电机驱动器：
    ◇符合IEC687／1036，JIS工业标准；
    ◇功耗<12mW：
    ◇带有优化的分流器接口：
    ◇具有V对I的相位补偿：
    ◇单电源地参考信号
    ◇片内带有2．5 V参考电压(最大温漂60ppm／℃)；
    ◇有简单的三线数字符串行接口和看门狗定时器：
    ◇内带电源监视器：
    ◇电源配置为VA+=+5 V；VA-=0V；VD+=+3．3V～+5 V

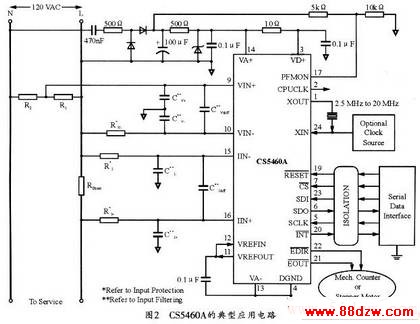

    图2所示为CS5460A在单电源单相二线系统的功率测量方案电路图。该电路可用监控电源线电流的电阻分流器联接在电源的火线端。

上一页  [1] [2] [3]
