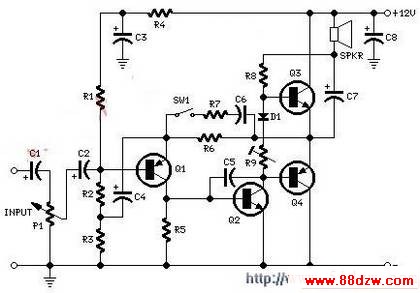

迷你音箱功放大器电路

文章摘要： THD: @ 1KHz & 10KHz: < 0.2% @ 8 Ohm 1W, < 0.3% @ 4 Ohm 2W, < 0.5% @ 2 Ohm 2W. 适用于便携音响设备,如随身听等. 器件清单P1 = 10K Log.Potentiometer R1,R2 = 33K 1/4W 电阻 R3 = 33R 1/4W 电阻 R4 = 15K 1/4W 电阻 R5,R6 = 1K 1/4W 电阻 R7 = 680R 1/4W 电阻 R8 = 120R 1/2W 电阻 R9 = 100R 1/2W 微调电位器 C1,C2 = 10΅F 63V

迷你音箱功放大器电路,标签：音频电路,电路设计,http://www.88dzw.com

   THD: @ 1KHz & 10KHz: < 0.2% @ 8 Ohm 1W, < 0.3% @ 4 Ohm 2W, < 0.5% @ 2 Ohm 2W.

   适用于便携音响设备,如随身听等.

      器件清单

P1 = 10K Log.Potentiometer
R1,R2 = 33K 1/4W 电阻
R3 = 33R 1/4W 电阻
R4 = 15K 1/4W 电阻
R5,R6 = 1K 1/4W 电阻
R7 = 680R 1/4W 电阻
R8 = 120R 1/2W 电阻
R9 = 100R 1/2W 微调电位器

C1,C2 = 10΅F 63V 电解电容
C3 = 100΅F 25V 电解电容
C4,C7 = 470΅F 25V 电解电容
C5 = 47pF 63V 瓷片电容
C6 = 220nF 63V 聚酯膜电容
C8 = 1000΅F 25V 电解电容

D1 = 1N4148 75V 150mA Diode

Q1 = BC560C 45V 100mA PNP Low noise High gain 三极管
Q2 = BC337 45V 800mA NPN 三极管
Q3 = TIP31A 60V 4A    NPN 三极管
Q4 = TIP32A 60V 4A    PNP 三极管
SW1 开关
SPKR 3-5 扬声器, 8, 4 or 2 Ohm
