八声连续太空枪电路(CD4069、KD9562)

文章摘要： KD9562是一只能够发出8种模拟声响的玩具用发声电路，它有8个触发端，把它装在玩具手枪中，每按动一次开关就会发出一次模拟声，如果采用一种脉冲分配器去轮流地触发它的8个触发端，就会组成一个连续发声的八声太空枪电路，电路组成如图所示。电路由八模拟声发声电路KD9562、触发脉冲发生器、脉冲分配器和触发脉冲反相器组成。

八声连续太空枪电路(CD4069、KD9562),标签：音频电路,电路设计,http://www.88dzw.com

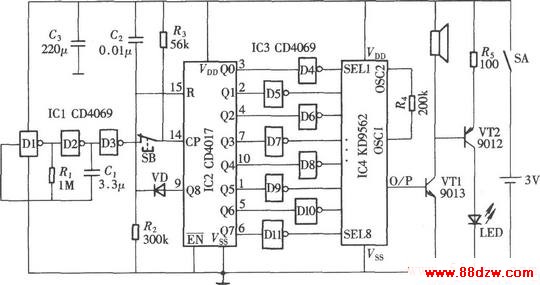

KD9562是一只能够发出8种模拟声响的玩具用发声电路，它有8个触发端，把它装在玩具手枪中，每按动一次开关就会发出一次模拟声，如果采用一种脉冲分配器去轮流地触发它的8个触发端，就会组成一个连续发声的八声太空枪电路，电路组成如图所示。电路由八模拟声发声电路KD9562、触发脉冲发生器、脉冲分配器和触发脉冲反相器组成。
