长虹C2162彩电图像中频通道电路原理分析
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8614次
文章摘要:图像中频通道电路如下图所示。图像通道的工作过程如下:射频信号在电子调谐器A101内经选频、放大、混频、增益控制和AFT调整,变换成所需的中频信号从IF端输出。经螺旋滤波器Z101以及L104、R107、C105、C100、 C101、L101组成的桥T形邻近伴音吸收回路(39.5MHz)及C106、 C154、 L102组成的邻近图像吸收回路( 30MHz)的选频作用,变为固定的38MHz中频信号输出。为了改善传输特性,在电子调谐器的中频输出端,还接有电阻R155、R156、R157组成的π形匹配网络。 警示与强调 为了保证中放取得良好的幅频特性和相频特性,长虹TA两片、M11机心的

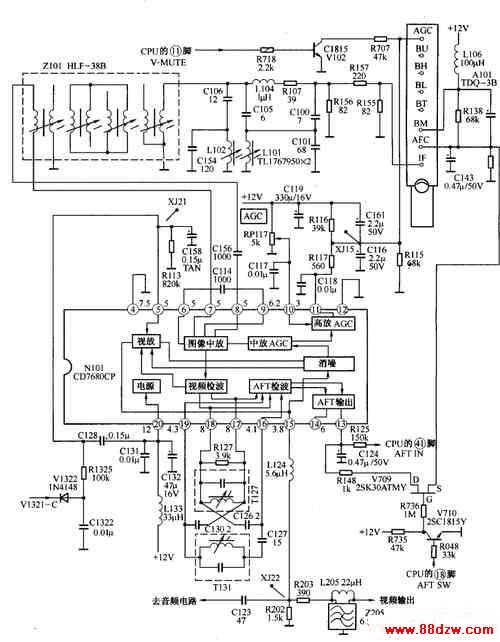

长虹C2162彩电图像中频通道电路原理分析,标签:电视机电路,电路设计,http://www.88dzw.com图像中频通道电路如下图所示。
图像通道的工作过程如下:射频信号在电子调谐器A101内经选频、放大、混频、增益控制和AFT调整,变换成所需的中频信号从IF端输出。经螺旋滤波器Z101以及L104、R107、C105、C100、 C101、L101组成的桥T形邻近伴音吸收回路(39.5MHz)及C106、 C154、 L102组成的邻近图像吸收回路( 30MHz)的选频作用,变为固定的38MHz中频信号输出。为了改善传输特性,在电子调谐器的中频输出端,还接有电阻R155、R156、R157组成的π形匹配网络。
警示与强调 为了保证中放取得良好的幅频特性和相频特性,长虹TA两片、M11机心的彩色电视机的中放输入回路大多采用螺旋滤波器,内部共有四个槽路,每个槽均有一个可调磁心,用以微调各自的谐振参数,维修时不可随意调整。
由螺旋滤波器Z101输出的中频信号,经C156耦合输入到中放集成电路(CD7680CP)的(7)、(8)脚。经内部三级中频放大后,加至集成电路内的视频检波电路。视频检波器有两个输入信号:一个是中频放大电路送来的调幅图像中频信号,另一个是38MHz的等幅开关信号,该信号由38MHz选频限幅放大电路对图像中频信号进行选频放大后得到。 CD7680CP的(17)、(18)脚外接的T127、R127就是38MHz选频回路。该机视频检波器采用双差分检波器,除完成视频检波任务输出全电视信号外,还以38MHz图像载频信号为本振信号,对伴音中频信号进行二次混频,产生6.5MHz的第二伴音中频信号。检波后的复合视频信号经视频放大电路放大后,送至消噪电路,消噪电路对全电视信号中的黑、白噪声干扰进行抑制后,将复合视频信号分两路,一路由CD7680CP的(15)脚输出,另一路在CD7680CP内送到AGC检波电路。CD7680CP的(5)脚外接的R113、C158组成中放AGC滤波电路,并在(5)脚形成中放AGC电压。中放AGC电路采用反向AGC控制方式,当输入信号增强时,(5)脚电压下降,该电压经不同衰减分别加至一、二、三级中放电路,实现从后至前的逐级AGC控制。中放AGC电压经高放延迟AGC电路处理后,形成的高放AGC电压由CD7680CP的(11)脚输出,经R117加至高频头AGC端子。(10)脚外接电位器RP117用来调节高放AGC延迟量。高放AGC也属于反向AGC控制,当输入信号增强时,(11)脚电压下降,使高频头中高放增益下降。
提示与引导 电子调谐器的AGC端还外接了控制管V102,受控于CPU的(11)脚,其作用是,当机器工作于AV状态时,V102饱和导通,AGC端电压为零,使整个中放电路停止工作。另外,CD7680CP的(5)脚还可作为VTR开关,本机未用。在不接VTR开关的情况下,(5)脚还接有V1322、R1325、C1322组成的检波电路,对AV状态的视频信号起辅助控制作用。
CD7680CP内部还设有AFT(自动频率微调)电路。双差分AFT检波取自两路信号:一路取自限幅放大器的图像中频信号,另一路来自经CD7680CP的(16)、(19)脚移相90 °的图像中频信号((16)、(19)外接T131为AFT移相中周),两者在检波器(鉴相器)内进行相位比较,并由(13)、(14)脚输出一个与相位差成比例的正或负的误差电压,去微调高频头内本振电路的频率,以确保IF端子输出的信号频率为38MHz。本机为单端AFT输出((14)脚未用)。(13)脚的外接电容C124为高频滤波电容,用于滤除AFT检波电路产生的高频信号。
