海信TC2919KB彩电色度通道处理电路原理分析

文章摘要：在选定NTSC制工作时，从TA8783N（21）脚输入的色度信号送到NTSC解调电路，两路正交的（相差90°）色副载波信号也送到解调电路，这两路信号相乘得到NTSC制的R-Y、B—Y信号，最后送到PAL/NTSC/SECAM色差输出选择开关。在选定SECAM制工作时，因SECAM制色度信号为分时复用、调频发送，即第n行传送Y、R-Y信号，第n+l行传送Y、B-Y信号，所以，在接收端TA8783N中采用色度延迟线，将色度信号延迟1行时间。这样，每一行色差信号均可使用两次，即（18）脚输入的SECAM制色度信号分成两路：一路直接送到SECAM解调电路；另一路经延时放大后，从（1

海信TC2919KB彩电色度通道处理电路原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

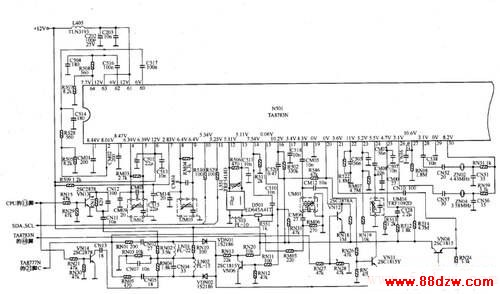

　　在选定NTSC制工作时，从TA8783N（21）脚输入的色度信号送到NTSC解调电路，两路正交的（相差90°）色副载波信号也送到解调电路，这两路信号相乘得到NTSC制的R-Y、B—Y信号，最后送到PAL/NTSC/SECAM色差输出选择开关。

　　在选定SECAM制工作时，因SECAM制色度信号为分时复用、调频发送，即第n行传送Y、R-Y信号，第n+l行传送Y、B-Y信号，所以，在接收端TA8783N中采用色度延迟线，将色度信号延迟1行时间。这样，每一行色差信号均可使用两次，即（18）脚输入的SECAM制色度信号分成两路：一路直接送到SECAM解调电路；另一路经延时放大后，从（14）脚输出，再由D501将信号延时一行，送回到（12）脚，也送入SECAM解调电路。然后根据SECAM制色度信号为调频传输（R-Y、B-Y信号分别调频在4.40625MHz和4.25MHz两个副载波信号）的特点，采用两个鉴频器分别解调出R-Y和B-Y信号，送到PAL/NTSC/SECAM色差输出选择开关。TA8783N的（4）脚和（5）脚外接R-Y鉴频网络，谐振频率为4.40625MHz，（8）脚和（9）脚外接B-Y鉴频网络，谐振频率为4.25MHz 。因SECAM制色度信号在发射时，为了提高信号的抗干扰能力，已对信号进行了预加重处理，所以，在接收端对信号解调后，就必须进行去加重处理，这一任务由（1）脚和（3）脚外接的电容来完成。

　　不管是哪种制式的色差信号，经PAL/NTSC/SECAM色差输出选择开关选择后，都从TA8783N的（2）脚和（64）脚输出，经RC耦合后，分别送回到（60）脚和（62）脚进入色差处理电路。在色差信号处理电路中，R-Y和B-Y经钳位处理、半色度控制、色饱和度控制后，送至RGB矩阵电路，并与Y信号进行矩阵处理，恢复出R、G、B三基色信号。
