海信TC2919KB彩电场扫描电路原理分析

文章摘要：场扫描电路如下图所示。1.场扫描小信号处理电路TA8783N内的32fH振荡信号在内部经1/8分频产生铂脉冲，在场分频电路中继续分频，获得场脉冲，场脉冲经放大后从（32）脚输出，送到TA8739P的的（13）脚，在TA8739P中转化成场锯齿波和枕形校正电压。2.场输出电路场输出电路以N303（TA8427K）为核心构成。 TA8427K引脚功能及实测数据如下表所示。脚号功能工作电压(V)脚号功能工作电压(V)l地05反馈0.82场输出13.16电源26.53场输出级泵电源26.57泵电源输出1.54场锯齿波输入1 由TA8739P的（8）脚输出的场频锯齿波电压送至TA8427K的（4）脚

海信TC2919KB彩电场扫描电路原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

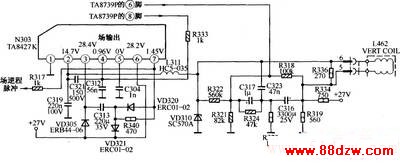

　　场扫描电路如下图所示。
　　
　　1.场扫描小信号处理电路
　　
　　TA8783N内的32fH振荡信号在内部经1/8分频产生铂脉冲，在场分频电路中继续分频，获得场脉冲，场脉冲经放大后从（32）脚输出，送到TA8739P的的（13）脚，在TA8739P中转化成场锯齿波和枕形校正电压。

　　2.场输出电路
　　
　　场输出电路以N303（TA8427K）为核心构成。 TA8427K引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) l 地 0 5 反馈 0.8 2 场输出 13.1 6 电源 26.5 3 场输出级泵电源 26.5 7 泵电源输出 1.5 4 场锯齿波输入 1

　　由TA8739P的（8）脚输出的场频锯齿波电压送至TA8427K的（4）脚，经内部场激励放大和功率放大后，从（2）脚输出，并送入场偏转线圈，C316为耦合电容。 TA8427K的（2）脚与（4）脚之间所接的电容C321用以防止高频寄生振荡，改善电路性能。（5）脚外接的电容C304起相位补偿作用。C317、R324、R321起交流反馈作用，当锯齿波电流流过R323后，会在R323上产生交流压降。该电压经C317、R324和R321分压后，送至TA8739P的（6）脚，以改善场线性；R318起直流反馈作用，可提高电路的稳定性。

　　为了提高效率，在场扫描逆程采用较高的电压供电，而在占90%以上时间的扫描正程采用低电压供电。场扫描正程和逆程采用不同的供电方式，称之为自举升压或泵电源。工作过程是：在场扫描正程期间，27V电源对C313充电，C313上充有近27V的电压；在逆程期间，C313上的电压与27V电源电压叠加，使（3）脚供电电压上升为54Vo由于采用了泵电源电路，因此降低了电路损耗，缩短了场逆程时间，提高了场逆程反峰电压幅度，改善了场扫描电路的消隐效果。
