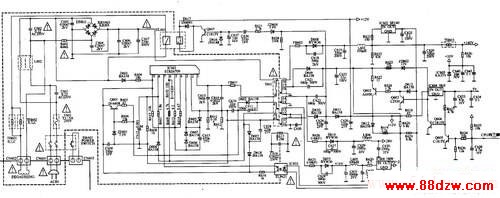

    　　3.过压保护电路
　　
　　STRS6709内部设有过压保护电路，当输入交流电压过高时，通过T601中的电压上升，引起C609两端电压上升，C609接STRS6709的（9）脚，当（9）脚电压超过11V时，过压保护电路动作，使均衡驱动级停止工作，开关电源无输出。另一种过压取样是由T601的（5）脚通过D604和R607、R608分压后到STRS6709的（8）脚，只要该脚电压大于1.4V，驱动脉冲变小，当该脚电压高于5.1V时，均衡驱动级停止工作。

　　四、待机控制电路
　　
　　电视机在正常工作时，CPU的（7）脚输出低电平，Q605截止，Q606饱和导通，Q603截止，其集电极呈现高电平，使D613截止，不影响误差放大IC602输出端的电位，电路稳定，处于正常工作的状态。

　　当按压遥控器上的“待机”键时，CPU的（7）脚输出高电平，Q605饱和导通，Q606截止，Q603饱和导通，其集电极呈现低电平，D613导通，使光耦器件IC603内的发光管发光亮度加强，使STRS6709的（7）脚电流上升，开关管导通时间下降，使开关电源输出的电压下降为原来的1/4左右。

　　各组输出电压降低的结果，也使12V输出电压下降为2～3V，很明显，向控制系统SV稳压器提供的电压过低，不可能输出5V的电压，因此，电路中加入了Q6020由于在待机状态下Q603饱和导通，因此，Q602导通，T601的（17）脚的脉冲电压经D609整流、C622滤波后，产生8～11V的直流电压（正常工作时，D609整流、C622滤波产生的电压约为65V），加到Q602的发射极，由Q602的集电极输出，加到IC604（7805）的输入端，以保证CPU控制系统正常工作。
