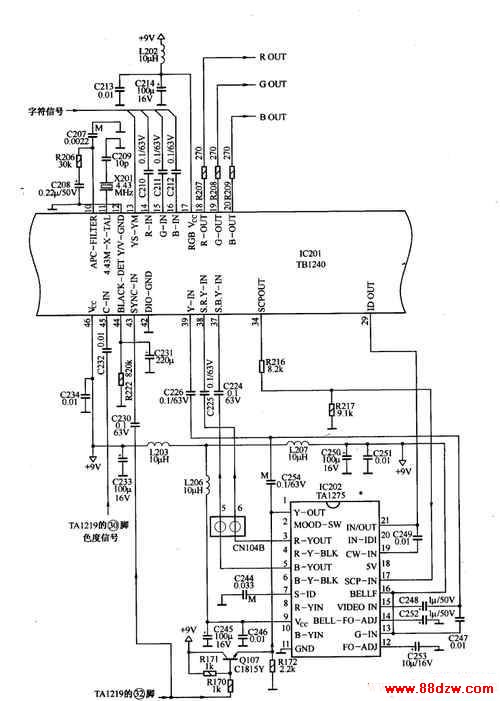

　　5.RGB处理通道亮度信号
　　
　　经半色调控制后，进入基色矩阵电路，色差信号经半色调控制及G-Y矩阵后，也进入基色矩阵电路，由基色矩阵电路恢复出R、G、B信号来，送入内／外R、G、B切换电路。TB1240的（14）、（15）和（16）脚为外部R、G、B信号输入脚，经亮度控制后的字符R、G、B信号也送到内／外RGB切换电路。

　　TB1240的（13）脚为字符消隐信号输入端。字符消隐信号经模式开关后，送到内／外RGB切换电路，用来控制切换电路的工作状态，使字符R、G、B信号能插入到图像R、G、B信号中，形成字符镶嵌在图像上的效果。

　　内／外R、G、B切换开关输出的R、G、B信号，送至黑白平衡调整电路，并由IIC总线完成黑白平衡调整，使图像的彩色在任何亮度和对比度下均不产生失真。最后R、G、B信号分别从（18）、（19）、（20）脚输出，送至末级视放电路。
