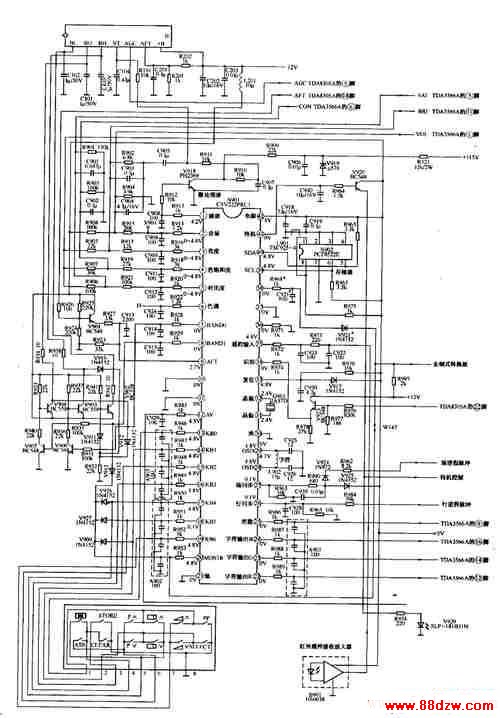

牡丹54G1P-G彩电遥控电路工作原理

文章摘要：当CPU的（7）脚为低电平、（8）脚为高电平时，（7）脚的低电平使V906、V903截止，高频头的BH端为低电平，（8）脚高电平使V907、V904导通，12V电压经V904的e-c结加到高频头的BU端，V904集电极的高电平还经V912、V911使V902截止，使高频头的BL端为低电平，此时，高频头工作在BU频段。（2）调谐电压产生电路当调谐选台时，CPU的（1）脚输出的脉宽调制脉冲，经V918进行电平转换后，再经R910、C907、R911、C905、R101、C104三级积分电路积分后，产生32～OV变化的电压，送给高频调谐器VT端，控制VT端子内部的变容二极管，完成调谐选台任务。（3）

牡丹54G1P-G彩电遥控电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　当CPU的（7）脚为低电平、（8）脚为高电平时，（7）脚的低电平使V906、V903截止，高频头的BH端为低电平，（8）脚高电平使V907、V904导通，12V电压经V904的e-c结加到高频头的BU端，V904集电极的高电平还经V912、V911使V902截止，使高频头的BL端为低电平，此时，高频头工作在BU频段。

　　（2）调谐电压产生电路
　　
　　当调谐选台时，CPU的（1）脚输出的脉宽调制脉冲，经V918进行电平转换后，再经R910、C907、R911、C905、R101、C104三级积分电路积分后，产生32～OV变化的电压，送给高频调谐器VT端，控制VT端子内部的变容二极管，完成调谐选台任务。

　　（3）自动搜台控制电路
　　
　　在自动搜索进行时，CPU的（1）脚输出的VT电压发生变化，使高频调谐中的变容二极管的容量线性变化，从而导致调谐频率发生变化。当调谐频率接近某一频道的电视节目信号频率时，TDA8305A内的同步分离电路产生的同步信号送到内部的行一致性检测电路，同步信号与行振荡送来的行频脉冲相比较，当同步时，行一致检测电路从（22）脚输出9V左右（不同步时为0.5V）的电压，经R976加到V923的基极，V923因基极获得高电平而导通，12V电压经V923的c-e结、R974加到CPU的（34）脚，使（34）脚获得大约4.7V的高电平。此时搜索速度变慢，进入细调状态，AFT电路开始工作，CPU的（9）脚输入的“S”形AFT电压经A/D变换后，和内部参考电压进行比较，不断修整CPU的（1）脚调谐点，使其确认在最佳调谐状态。当最佳调谐点建立以后，CPU将正确的调谐电压通过SCL、SDA总线存入存储器PCF8522E中，同时节目号加1，再进入下一次自动搜索，这时VT电压从当前值开始变化。然后，依次将可以收到的电视节目信号全部记录下来，再自动回到节目号1，至此，自动搜索完成。

　　（4）模拟量控制电路
　　
　　模拟量控制主要包括音量、亮度、对比度、色饱和度、色调控制等几种，由CPU的（2）～（6）脚的输出信号执行。模拟量控制输出的是64级变化的PWM脉冲，这些脉冲的幅度为5V，经低通滤波后，输出直流控制电压。

　　A、音量控制：CPU的（2）脚为音量控制端，输出的脉冲宽度调制信号经RC电路积分，加到音频功放TDA7056A的（5）脚，达到调整音量的目的。

　　B、亮度控制：CPU的（3）脚为亮度控制端，输出的脉冲宽度调制信号经RC电路积分后，加到TDA3566A的（11）脚，使屏幕亮度随信号电平高低不同而得到控制。

　　C、色饱和度控制：CPU的（4）脚为色饱和度控制端，输出的脉冲宽度调制信号经RC电路积分后，加到TDA3566A的（5）脚，达到控制色饱和度的目的。

　　D、对比度控制：CPU的（5）脚为对比度控制端，输出的脉冲宽度调制信号经RC电路积分后，加到TDA3566A的（6）脚，达到对比度控制的目的。  ，（5）色调控制：CPU的（6）脚为色调控制端，输出的脉冲宽度调制信号经RC电路积分后，加到TDA3566A的（24）、（25）脚色同步检测端，通过一个可变移相电路，改变送到APC鉴相器的压控晶体振荡器输出的色副载波相位，使APC输出电压偏移，进而改变压控振荡器输出的0°、90°副载波的相位，从而达到改变色调的目的。需要说明的是，色度控制只用于NTSC制式。

　　（5）待机控制电路
　　
　　CPU的（41）脚为待机控制端，开机时为低电平，待机时为高电平。

　　6.屏显电路字
　　
　　符显示电路主要由CPU的（22）～（29）脚的内部和外围元件组成。（26）脚为字符定位行逆程脉冲输入端，用于判断字符在屏幕上的纵向位置。（27）脚为字符定位场逆程脉冲输入端，用于确定字符扫描的开始。（28）、（29）脚为字符电路工作时钟振荡电路端子，用于产生字符振荡脉冲，确定字符扫描横向位置和提供字模的读出脉冲。（22）、（23）、（24）脚分别为字符显示红、绿、蓝信号输出端，（25）脚为屏幕字符消隐信号输出端，用于消隐掉在屏幕显示字符位置的图像及噪波信号，（22）～（25）脚输出的字符及消隐信号加到TDA3566A，与图像信号切换后加到末级视放电路，显示出正确的字符。
