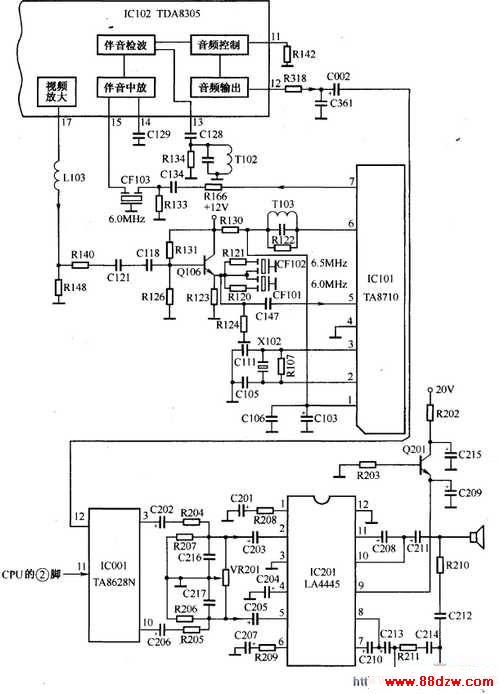

　　伴音电路主要由伴音中频切换、解调与音频功放电路组成，电路如下图所示。下面只简要介绍该机的伴音制式切换及音频功放电路。

　　（1）伴音中频切换
　　
　　从IC102（TDA8305）（17）脚输出的全电视信号经R140、C121、C118等组成的4.43MHz陷波电路加至Q106射随器缓冲，从Q106的发射极输出。在Q106的发射极分别接有滤波器CF102（ 6.5MHz）、CF101 （6.OMHz），在电视机接收D/K制式信号时，由CF102陶瓷滤波器滤出6.5MHz伴音中频；在I制式时，由CF101陶瓷滤波器滤出6.0MHz伴音中频。伴音中频经过各自的通道从陶瓷滤波器输出端输出，加到TA8710的（5）脚进行伴音中频变换。

　　TA8710的（2）、（3）脚外接的X102，与集成电路内的振荡电路组成500kHz振荡器，产生混频电路所需的0.5MHz本振信号，与（5）脚输入的伴音中频信号进行混频。如果输入的是6.5MHz的中频信号，与0.5MHz信号混频后，产生6.OMHz的伴音中频；如果输入的是6.0MHz的信号，则直接输出，变换后的伴音中频（ 6.OMHz）从TA8710的（7）脚输出，经6.0MHz陶瓷滤波器CF103加至TDA8305的（15）脚，完成伴音制式的切换过程。

　　（2）音频功放电路
　　

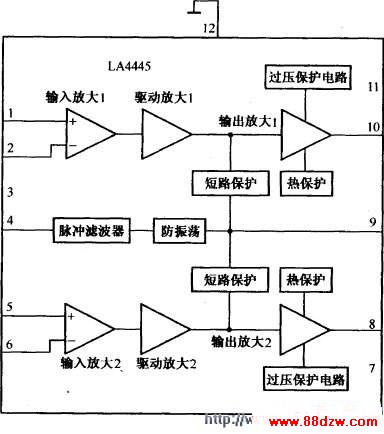

　　音频功放电路由IC201（LA4445）及其外围元器件组成，LA4445内部电路框图如右图所示，引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V) 1 负反馈1 I.I 3 前置地 0 2 信号输入1 0 4 脉冲检测电容 13 5 信号输入2 O 9 电源 13.9 6 负反馈2 1.1 10 信号输出1 6.7 7 滤波电容 12.7 11 滤波电容 12.8 8 信号输出2 6.7 12 电源地 O

　　从AV/TV切换电路IC001（TA8628N）的（3）、（10）脚输出的左右音频信号，分别经C202、C206及R204、R207和R205、R206分压，再经左、右声道平衡调整电位器VR201调整后，送入伴音功放电路LA4445的（2）、（5）脚，双声道信号在LA4445内部进行功率放大后，分别从（10）、（8）脚输出左、右声道声音信号，经C211和C213送入各自扬声器发出声音。

　　从CPU的（2）脚输出的音量控制调宽脉冲（PWM），经RC滤波，平滑成直流控制电压送入TA8628N的（11）脚（音量控制输入端），进行音量控制。
