长虹N2918彩电Y/C分离电路工作原理

文章摘要：1.Y/C分离电路分析Y/C分离电路由ICl（MC141625）数字动态梳状滤波器、IC2 （MC44144）时钟发生器和亮度（Y）、色度（C）信号放大电路IC3（MC14577B）以及外围电路组成。电路如下图所示。数字动态梳状滤波器MC141625引脚功能及实测数据如下表所示。脚号功能直流电压(V)脚号功能直流电压(V)有信号无信号有信号无信号1数字电路地0016钳位电压输出2.23.42数字电路电源5517A/D变换器输入2.23,43空脚，一般接地0.o018空脚，一般接地004亮度信号输出0.61.219数字电路地005D/A变换基准1.51.520A/D变换器时钟输入006D/A变换

长虹N2918彩电Y/C分离电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　1.Y/C分离电路分析
　　

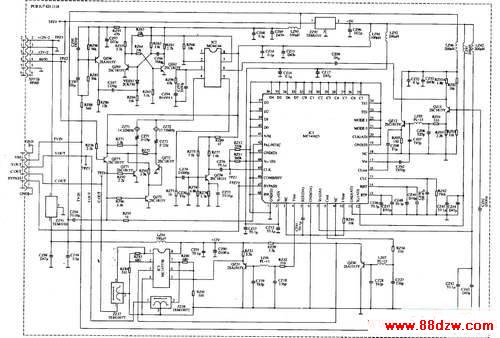

　　Y/C分离电路由ICl（MC141625）数字动态梳状滤波器、IC2 （MC44144）时钟发生器和亮度（Y）、色度（C）信号放大电路IC3（MC14577B）以及外围电路组成。电路如下图所示。

　　数字动态梳状滤波器MC141625引脚功能及实测数据如下表所示。

脚号 功能 直流电压(V) 脚号 功能 直流电压(V) 有信号 无信号 有信号 无信号 1 数字电路地 0 0 16 钳位电压输出 2.2 3.4 2 数字电路电源 5 5 17 A/D变换器输入 2.2 3,4 3 空脚，一般接地 0.o 0 18 空脚，一般接地 0 0 4 亮度信号输出 0.6 1.2 19 数字电路地 0 0 5 D/A变换基准 1.5 1.5 20 A/D变换器时钟输入 0 0 6 D/A变换器地 0．O 0 21 工作模式输入O 0 0 7 D/A变换器电源 5 5 22 工作模式输入1 O．O 0 8 色度信号输出 1．O 1 23 测试输入0 0 0 9 空脚，一般接地 0．O O．0 24 测试输入1 O．0 0 10 A/D、D/A偏置电流控制 1.1 1.1 25 钳位电平数字输入／输出接口 0 0 11 A/D变换器地 0 0 26 钳位电平数字输入/输出接口 0．O O．0 12 A/D变换器电源 5 5 27 钳位电平数字输入／输出接口 0 0 13 A/D变换器最大基准电压输入 4.6 4.6 28 钳位电平数字输入／输出接口 0．O 0 14 A/D变换器最小基准电压输入 1.5 1.4 29 钳位电平数字输入／输出接口 0．O O．O 15 钳位时间常数设置 2,7 2.4 30 钳位电平数字输入，输 0 0 出接口 31 钳位电平数字输入／输出接口 0 0 40 数字输入／输出接口 0．O O．0 32 钳位电平数字输入／输出接口 0 0 41 制式选择 0 0 33 数字输入／输出接口 0 0 42 PAUNTSC制选择 0 0 34 数字输入／输出接口 0 0 43 数字电路地 0 0 35 数字输入／输出接口 0．O O．0 44 数字电路电源 5 5 36 数字输入／输出接口 0 0 45 时钟输入 0 O．0 37 数字输入／输出接口 0．O O．0 46 梳状滤波／带通滤波开关切换 0 0,0 38 数字输入／输出接口 0 0 47 带通滤波器旁路模式选择 0 0 39 数字输入／输出接口 0 0 48 色度带宽选择输入 0 0

　　由AV/TV切换电路TA8720N的（30）脚输出的全电视信号经接插件进入梳状滤波板后分成两路：一路经由Q296等组成的同步分离电路，取出同步信号，经C267加至双稳态触发电路Q261、Q262，作为触发信号；另一路经C261耦合，Q211.Q212射随加至MC141625的（17）脚，作为CVBS信号输入，进入块内的A/D转换器。

　　双稳态触发电路Q261集电极输出的方波信号，作为色同步选通脉冲，经R267加至MC44144时钟发生器的（7）脚。同时，QZ11集电极输出的视频信号经C209耦合也送到MC44144的（6）脚。这样，MC44144就可以为梳状滤波器提供受色同步信号锁相的4fsc取样频率。

　　视频信号在MC141625内部经处理后，分离并恢复出模拟的Y、C信号，分别从（4）、（8）脚输出，Y信号加到射随器QZ20,C信号加到QZ30的基极，从发射极输出分别加到放大电路MC14577B的（5）、（3）脚，在块内经放大后，Y信号从（7）脚输出，C信号从（1）脚输出。 Y、C信号经接插件送到AV板，加到AV/TV切换电路TA8720N的（24）、（26）脚，在TA8720N内与从S端子输入至TA8720N的（6）、（8）脚的Y、C信号进行切换后，从TA8720N的（18）脚输出Y信号，从（20）脚输出C信号。

　　2.Y/C分离和视频切换电路维修精要
　　
　　Y/C分离电路故障主要会造成无图故障，检修时，一是用示波器测量Y/C分离电路各输入、输出端波形是否正常；二是用万用表测量Y/C分离电路控制电压是否正常。
