　　淋浴温度控制是热水器控制器的关键，是舒适度的重要指标。本系统将传统的手动控制改为自动控制，并引入了适合步进电机控制的增量式PID控制算法。其差分方程式如下：

　　式中：u（k）是控制量；e（k）是系统的控制偏差；Kp是比例增益；Ti是积分时间；Td是微分时间；T为采样周期。PID运算的输出增量为相邻两次采样时刻所计算的位置值之差，综合式（5）、（6）有：

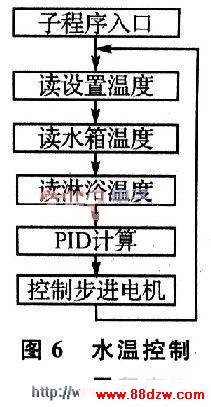

　　根据预置的温度和采集的淋浴温度进行参数正定，确定PID参数q0、q1、q2，其调节方法可参考相关文献。具体流程如图6所示，实际的淋浴水温可控制在设置温度的上下2℃范围内。

　　结语
　　
　　采用Actel公司usion系列的AFS600芯片，通过嵌入8051内核来实现太阳能热水器控制器功能。该太阳能热水器具有集成度高、成本低和操作方便的优点，特别是淋浴温度的自动调节，以及上水过程的智能化、人性化控制等功能，较好地弥补了目前相关产品的不足，有一定的推广和经济价值。
