基于STM32的SNTP授时服务器的研究与设计,标签:电视机电路,电路设计,http://www.88dzw.com式中,θ为客户端时间与标准时间之差,δ为信息在网上传播的时间。可以看到,θ、δ只与T2、T1的差值和T4、T3的差值相关,而与T2、T3的差值无关,即最终的结果与服务器处理请求所需的时间无关。据此,客户端(CLIENT)即可通过T1、T2、T3、T4十算出的时差0去调整本地时钟。
2.2 SNTP协议格式

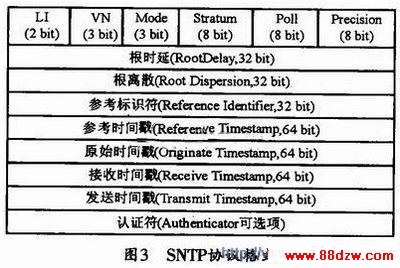

SNTP消息一般封装在UDP报文中,UDP的端口号是123,UDP头中的源端口和目的端口是一样的。SNTP消息紧跟在IP和UDP报头之后,其协议格式如图3所示。
图3中,U为跳跃指示器,可警告在当月最后一天的最终时刻插入的迫近闺秒(闺秒)。VN表示版本号。Mode为模式,该字段包括以下值:
O(预留);1(对称行为);3(客户机);4(服务器);5(广播);6(NTP控制信息)。Stratum用于对本地时钟级别的整体识别。Poll表示有符号整数表示连续信息间的最大间隔。Precision表示有符号整数,表示本地时钟精确度。Root Delay为有符号固定点序号,表示主要参考源的总延迟,如很短时间内的15到16间的分段点。Root Dispersion为无符号固定点序号表示相对于主要参考源的正常差错,如很短时间内的位15到16间的分段点。
Reference Identifier为识别特殊参考源。Originate Timestamp是向服务器请求分离客户机的时间,采用64位时标(Timestamp)格式。 Receive Timestamp是向服务器请求到达客户机的时间。也采用64位时标(Timestamp)格式。Transmit Timestamp是向客户机答复分离服务器的时间。采用64位时标(Timestamp)格式。
www.88dzw.com3 硬件设计

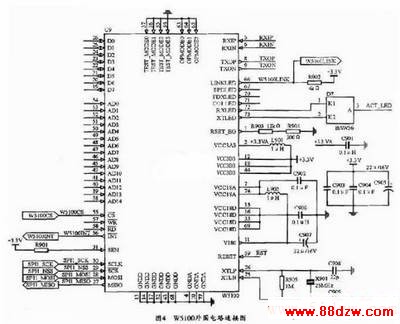

图4所示为W5100部分的电路图,图中给出了W5100与STM32的连接方式及其外围电路。
W5100和STM32可通过SPI方式通信。通过对SEN管脚用10 kΩ电阻上拉到高电平可允许SPI模式;由于W5100处于SPI从模式,因此,其SPI工作时钟由处于主模式的STM32提供,MISO和MOSI为用于SPI通信的两条数据线,SCLK为SPI时钟引脚;*****为片选引脚,低电平有效,主要用于在并行总线连接时由MCU访问W5100内部寄存器或存储器;INT为中断输出引脚,低电平有效,在W5100在SOCKET端口产生连接、断开、接收数据、数据发送完成以及通信超时等情况下,该引脚将输出信号以指示MCU。中断将在写入中断寄存器IR或端口的中断寄存器时被清除,所有中断都可以被屏蔽。W5100的第5、6、8和9脚是以太网物理层信号引脚,用于与RJ45接口相连接,其中第5和第6引脚是RXIP/RXlN信号对,用于接收从介质传来的差分数据,第8和第9引脚是TXOP/TXON信号对,用于将差分数据发送给介质;第66引脚是连接LED指示引脚,低电平表示10/100Mbps连接状态正常,连接正常时输出低电平,而在TX/RX状态时闪烁;第72引脚是接收状态LED指示引脚,低电平表示当前接收数据,第73引脚是发送状态LED指示引脚,低电平表示当前发送数据,这些LED指示引脚应与RJ45的相应LED指示灯引脚连接,以用于指示连接状态。除电源引脚、时钟引脚外,W5100的其它引脚DO~D7,AO~A14及WR~RD可选择悬空。
图5所示是GPS模块与STM32的连接示意图。GPS接收模块采用HOLUX生产的GPS模块M87GPS,模块的串行口输出和输入分别接到STM32的输入与输出,秒脉冲PPS信号连接到处理器的IO口,在秒脉冲(1PPS)同步的情况下,系统将实时精准地通过串口把标准的UTC时间传送给处理器STM32。
