    1．4 充电速率的智能控制原理

    图3为2次爆闪模式下工作时，正常、过慢、过快充电情况下的充电曲线。理想的充电速率是，当电压刚达到设定值时，频闪管被触发，高压电容的电压被放电。由图3可知充电过慢达不到设定值，影响爆闪亮度，过陕产生过充电压，增加开关管、变压器、高压电容的负担，在3次或4次爆闪模式下工作时更为严重。

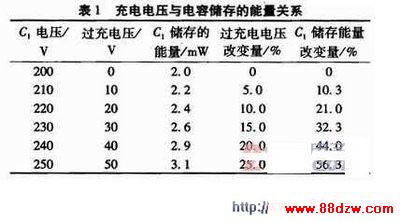

  　　表l是电容C1为100μF时充电电压与储存能量的关系表。当正常工作时一次放电电压为350 V，二次放电电压为200 V，而过快时一次放电电压为350 V，而二次放电电压为240 V，过充电压为40 V，则电压改变量为20％，而能量改变量可达44％，这是因为电容中储存的能量与充电电压成平方关系。

   　　工作时MK6A11P单片机检测图7中E点的电压，当电压过早达到设定值时，K点的PWM信号占空比减少，从而UF降低，减少充电速率，反之亦然。

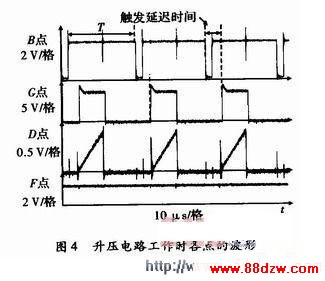

　　图4为升压电路工作时B，D，F，G点的波形，每次被触发后延迟5～6μs后G点为高电平，可知同步效果和开关波形良好，能量控制点（F点）的电压纹波很小。



  图5为3次爆闪模式工作时，实测的工作波形，可见高压刚达到设定值后，被触发脉冲触发放电，不发生过慢、过快充电现象。



    1．5 脉冲序列发生器设计

    爆闪式信号灯需要多种工作模式，图6中列出了部分不同的工作模式。



    为了产生30 kHz的同步脉冲单片机的定时器T0以30 kHz速率申请中断，通过N次分频后可得所需要的脉冲序列，利用模式选择开关S1选择不同的工作模式。
1．6 过电压和过温度保护

    图7为整体工作电路，通过R1，R5对电源的输入电压进行分压检测，如果大于50 V则停止输出同步脉冲，电路停止工作。
