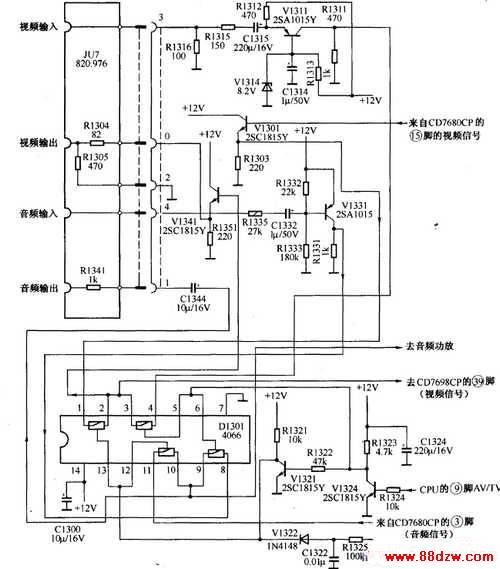

　　在长虹C2162型彩色电视机中，设有音、视频电视（AV/TV）转换电路，可以将电视机接收解调的视频图像信号和音频伴音信号输出，供其他音、视频设备使用，也可以将其他音、视频设备的输出信号（如摄像机、录像机、视盘机等）加到电视机进行显示和放音。AV/TV切换电路如下图所示。





　　AV/TV切换电路以D1301（4066）为核心构成，D1301切换控制如下表所示。

控制引脚的电位 接通的引脚 输出的信号 控制引脚的电位 接通的引脚 输出的信号 (13)脚为高电平时 (1)、(2)脚接通 视频信号 (6)脚为高电平时 (8)、(9)脚接通 音频信号 (5)脚为高电平时 (3)、(4)脚接通 视频信号 (12)脚为高电平时 (10)、(11)脚接通 音频信号

　　在TV状态下，CPU的（9）脚输出为高电位。该高电位加至V1324的基极使其饱和导通，其集电极为低电位，经电阻R1322使V1321截止，V1321的集电极为高电位，使D1301的（1）、（2）脚和（10）、（11）脚闭合。从CD7680CP的（3）脚输出的伴音信号一路经D1301的（10）、（11）脚由C1344耦合直接从AV端子输出，另一路经D1301的（10）脚、（11）脚加至伴音功放电路。从CD7680CP的（15）脚输出的视频信号经V1301射随后，一路经D1301的（1）、（2）脚加至V1341的基极，经缓冲隔离从其发射极由AV端子直接输出；另一路经D1301的（1）、（2）脚加至CD7698CP的（39）脚进行视频处理和彩色解码。

　　在AV状态，CPU的（9）脚为低电位，V1324截止，V1321饱和，使D1301的（3）、（4）脚和（8）、（9）脚闭合，（1）、（2）脚和（10）、（11）脚断开，使TV信号无法加至整机内部集成电路进行处理，而由AV端子板输入的视频信号加至V1311的发射极，经阻抗变换和缓冲隔离从其集电极输出，经D1301的（3）、（4）脚加至CD7698CP的（39）脚进行视频处理。 AV端子板输入的音频信号经V1331射随器加至D1301的（8）、（9）脚，加至音频功放电路进行音频功率放大。
