　　关键点  CD7698CP的（19）脚为双功能脚，即延迟色度信号输入兼PAL/NTSC制切换开关，工作于PAL制时其电压为4V左右，工作于NTSC制时其电压为2V左右。

　　由于PAL制与NTSC制采用的色度信号副载波频率不同，行频、场频等也不同。PAL制时，色副载波频率为4.43MHz，场频为50Hz，行频为15625Hz;NTSC-M（NTSC3.58）制时，色副载波频率为3.58MHz，场频为60Hz，行频为15750Hz，因此，在进行这两种制式色度信号处理时，恢复副载波频率的晶振频率不同，色带通滤波器中心频率不同，亮度通道的色副载波陷波滤波器的中心频率也不同。当在PAL制电视机上接收视频NTSC制信号时，对晶振、带通滤波器、陷波器等都要进行相应切换。同时，对场频、场幅也应作相应改变，才能满足NTSC制的要求，否则，场频可能不同步，场幅将缩小。由于CD7698CP行扫描电路的AFC引入范围和保持范围较宽，当整机由PAL制转为NTSC制时，可不作任何校正。

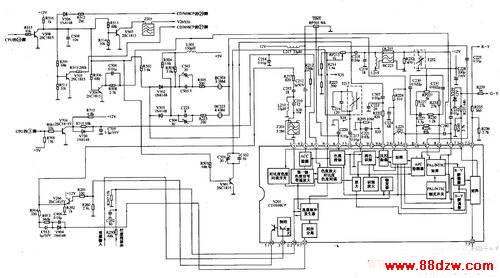

　　在NTSC制工作时，DO01（TMP47C433AN）的（10）脚输出低电平控制信号，加到倒相器V508的基极，使V508截止，集电极输出高电平控制信号（12V），控制以下电路动作。

　　（1）V506导通，经R512接CD7698CP的（29）脚，使场频变为60HZo（2）V505导通，CD7698CP的（27）脚通过R510经V505接地，使场幅增加，满足NTSC制的场幅要求。

　　（3）V504导通，CD7698CP的（19）脚通过R508、 C504经V504接地，1行延迟信号经C504旁路到地，（19）脚电平低于2V,CD7698CP内PAL/NTSC制开关转换到NTSC制工作状态，并控制内部矩阵增益，解调相对相位、相对振幅，接通色调电路，停止FF触发器工作。从（8）脚输出的直通色度信号加到（17）脚，经内部解调处理、矩阵变换后，分别从（20）、（21）、（22）脚输出G-Y、R-Y、B-Y色差信号，完成NTSC制色度信号处理。

　　（4）V507导通，NTSC制3.58MHz陷波器2501经V507接地，并接在亮度延迟线DL213的输出端（V265基极），用以滤除亮度信号中的色度信号。亮度信号经CD7698CP内部处理后，从（23）脚输出一Y信号，加到视放电路与色差信号共同完成三基色恢复工作。

　　（5）V502导通，V503截止，BC501（3.58MHz）晶振接入副载波恢复电路，恢复3.58MHz副载波，供色度解调用。由于V503截止，4.43MHz晶振BC223断开，不影响NTSC制的信号处理。

　　（6）V501导通，C501、C502并联电容经V501接地，并入T217色副载波净化谐振电路。

　　调整微调电容C501，使其谐振在3.58MHz上，达到净化NTSC制色同步信号的目的。

　　另外，CD7698CP的（9）脚内部的色调电路工作，（9）脚外接电位器RP501用以调整色度信号相位，通过改变⑨脚的直流电压，即可实现NTSC制色调调整。

　　以上转换电路只能收看NTSC-M制录像或影碟节目，不能用于收看NTSC-M制广播节目，若需收看NTSC-M制广播节目，除上述必要的转换电路外，还需增加中频特性切换电路，在视频通道增加4.5MHz吸收电路，4.5MHz带通滤波器，4.5MHz伴音解调电路及相关的切换电路等，因此，电路会更复杂，整机成本也会增高。长虹C2162型彩色电视机也未设此部分电路。

　　另外，对于NTSC4.43制的信号处理，只需要给CD7698CP的（19）脚加入PAL/NTSC制式开关控制信号，给（29）、（27）脚加入场频、场幅转换电路即可。
