　　亮平衡调整的方法：暗平衡调整好后，接着进行亮平衡的调整。把维修开关S301拨到正常位置，把对比度控制电位器顺时针方向慢慢旋大，调节红亮平衡电位器RP1502和蓝亮平衡电位器RP1501，同时密切注意观察屏幕图像底色的变化情况，使屏幕得到均匀的白色光栅，如果调一处不能解决问题，可以根据新出现的偏色情况去调整另一处，必要时反复几次。

　　调好白平衡后，再试调亮度，观察屏幕图像在亮暗转变过程中是否带色，若不理想可再进行调整，直到满意为止。

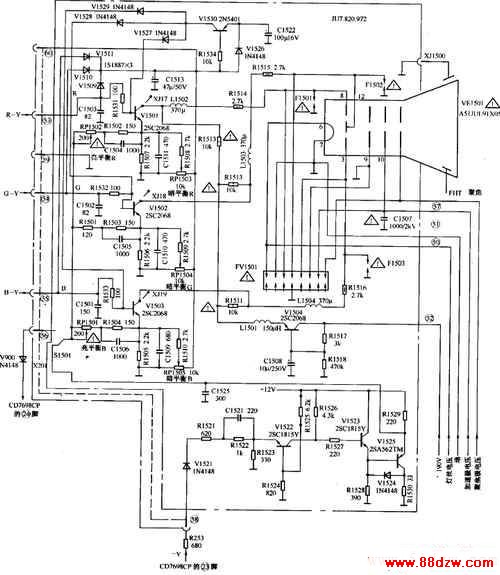

  　　提示与引导  长虹C2162型彩色电视机设有维修开关S1501，安装在视放板上，维修开关也称为暗平衡调整开关、亮度维修开关或服务开关等等。当S1501处于维修状态时，S1501将V1525发射极送往视放管的亮度信号断开，同时，经V900加于CD7698CP的场扫描输出端，强行停止场扫描，以便对彩色电视机进行暗平衡调整。

    　常见故障  由于正常状态下维修开关是接通亮度信号的，若S1501接触不良，会使图像发虚，维修时只需将维修开关直接短接即可。

　　需要说明的是，有些彩色电视机中，维修开关只起到断开送往视放三极管的亮度信号的作用，所以也称亮度维修开关。有些彩色电视机没有维修开关，这主要是因为在生产线上进行电路调试所使用的调试套具不同，在生产调试套具中就已经包括了切断亮度信号、停止场扫描的功能，不需要在电路中另设维修开关。

　　3.消亮点电路
　　
　　消亮点电路由V1530、R1534、V1526、C1522、V1527、V1528、V1529组成，当电视机工作时，12V电压通过V1526对C1522充电至12Vo由于V1530是PNP管不导通，集电极电压为OV,V1527、V1528、V1529处于反偏状态，对三个视放管基极电位无影响，电视机正常工作。关机时，由于切断了电源，12V电压消失，而C1522上充得的约12V电压因V1526极管反偏使V1530饱和导通，其集电极上约有10V左右的电压，经V1527、V1528、V1529三只二极管分别加到三个视放管的基极，使三个视放输出管瞬间饱和导通，三个视放管集电极电压降低，因而显像管高压电容上的电荷很快泄放完毕，达到消除关机亮点的目的。可以看出，这是一种泄放型消亮点电路。
