长虹C2162彩电遥控电路原理分析,标签：电视机电路,电路设计,http://www.88dzw.com
脚号 引脚名 功能 工作电压(V) 1 CS 片选信号输入，控制存储器进入不同的状态 4.2 2 CK 串行时钟输入，使存储器与CPU同步工作 4.6 3 DI 串行数据输入 3.7 4 DO 串行数据输出 4.4 5 GND 地 0 6 CRG 存储器结构选择，高电平为16位，低电平为8位 5 7 RDY/BUSY 状态输出 5 8 vCC +5v电源 5．O

　　1.存储器TC89101P的主要作用
　　
　　存储器TC89101P的主要作用如下：

　　（1）在预置状态下进行自动搜台或手动选台时，当选定某一电视频道后，该频道的选台数据便被存储在与选定的频道位置号相对应的存储单元中。

　　（2）在正常接收状态下进行频道转换时，该频道的接收频段、调谐电压、AFT状态等数据能从TC89101P中取出并送给CPU 。

　　（3）在音量、色饱和度、亮度调节结束时（即在释放控制键时），该瞬间的模拟量数据能存入相应的存储单元中。

　　（4）每次开机时，CPU便从存储器取出上次最后收看频道的频道位置号、实际频道的数据（包括频段、调谐电压等）以及音量、色饱和度、亮度等模拟量数据。

　　（5）当利用遥控器“中置键”使音量、色饱和度、亮度恢复到正常收看状态时，CPU能从存储器分别取出30%的音量、50%的色饱和度、80%的亮度控制量数据。

　　2.存储器的工作过程
　　
　　CPU通过（14）、（15）、（16）、（17）脚与存储器相连，CPU的（14）脚为时钟信号输出端，送往存储器的（2）脚，用作时钟信号基准，使存储器与CPU在同一时钟控制下工作。当CPU需要对存储器进行读写操作时，CPU的（17）脚输出片选信号（低电平有效），低电平时使存储器被选中，存储器即可进入工作状态。从存储器（4）脚提取的各种数据送往CPU的（16）脚。 CPU的（15）脚为数据输出端，该脚输出与操作指令相应的串行数据，送往存储器的（3）脚，由存储器进行存储。

    四、操作指令电路
　　
　　1.遥控信号输入电路CPU的（35）脚为遥控信号输入端，信号形式为脉冲信号。没有信号输入时电压为4V，有信号输入时电压为4V→3.7V→4V周期变化。

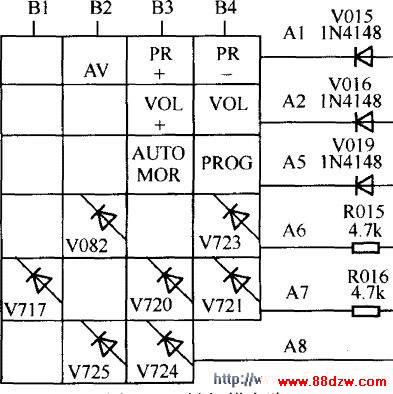

　　2.键扫描电路键扫描电路如下图所示。

　　CPU的（14）、（15）、（16）、（20）、（22）脚输出键扫描信号，并通过各自的二极管及键盘矩阵上的按键分别送入相应的（26）～（29）脚键扫描信号输入端。当按下不同的按键时，CPU经内部识别，输出不同的控制指令，使机器进入不同的工作状态。

　　重点提示  电视机所有功能由CPU决定，主要控制功能固化在CPU而不能改变，有的电视机系统预置功能在CPU相关脚实现，有的需进入维修状态调整参数实现，同一机心的彩色电视机因预置功能项不同，其功能有可能不同。该机系统预置功能由TMP47C433AN的（14）、（15）、（16）、（20）、（22）与（26）、（27）、（28）、（29）脚之间的电路实现，弄清系统功能与CPU引脚间的关系，对维修很有用。如（16）脚与（27）脚二极管的接入对自动搜索速度影响较大，实际维修中常遇到自动搜索节目时出现“搜索完VH-L、VHF-H波段后，向着UHF段搜索途中又返回VHF-L、VHF-H，而不彻底搜索完UHF段”的故障，若将接入的二极管V721断开，通过改变搜索速度，此故障即刻排除，若断开V721不能排除此故障，还需检查AFT有关的电路。另外，对于更换过增补高频头的机器，若增补高频头质量欠佳，也会出现搜索时“倒搜”的现象。

　　另外，该机所设置的功能是“节目存储容量为32个，红、绿、黄三色字符显示”，如果取消这些二极管，CPU的的功能将变成“节目存储容量为1 6个，单色字符显示”o因此，当出现最大节目号变为1 6，而仅有绿色字符显示故障时，也应对这些二极管进行检查。

www.88dzw.com    五、控制电路分析
　　
　　1.频段选择控制电路
